การเชื่อมชนสุขาภิบาล 28WB True Wyes

การออกแบบการแยกส่วนท่อส่งผลกระทบโดยตรงต่อความสม่ำเสมอของการไหล ความเสถียรของแรงดัน และประสิทธิภาพโดยรวมของระบบ ต่างจากข้อต่อแยกมาตรฐานที่มีการเปลี่ยนแปลงการไหลที่คมชัดกว่า 28WB Sanitary Butt Weld True Wyes ของเราสร้างการเปลี่ยนแปลงที่ค่อยเป็นค่อยไประหว่างส่วนท่อทั้งสามส่วน ช่วยให้ของเหลวเคลื่อนที่ผ่านระบบโดยมีการรบกวนน้อยลง

ผลิตตามข้อกำหนดทางวิศวกรรมสุขาภิบาลและมาตรฐาน ASME BPE ข้อต่อนี้ผลิตจากสแตนเลสคุณภาพสูงที่มีขนาดที่แม่นยำสำหรับการติดตั้งการเชื่อมแบบชนที่เชื่อถือได้ การเชื่อมต่อแบบเชื่อมถาวรช่วยสร้างโครงสร้างท่อส่งที่สะอาดและปลอดภัย ทำให้เหมาะสำหรับการใช้งาน เช่น สายการผลิตยา อุปกรณ์เทคโนโลยีชีวภาพ ระบบการผลิตอาหาร และเครือข่ายระบายความร้อนด้วยของเหลวขั้นสูง

ข้อมูลจำเพาะและรายละเอียด

เหตุใดการออกแบบนี้จึงมีความสำคัญใน CDU

โครงสร้าง "ทีรูปตัว Y" นี้ออกแบบมาเพื่อการกระจายการไหลและการปรับสมดุลของระบบเป็นหลัก

1）ไดนามิกของการไหลที่ปรับให้เหมาะสม: ในระบบระบายความร้อนที่ซับซ้อน เช่น CDU การได้รับของเหลวในปริมาณที่เท่ากันในแต่ละส่วนประกอบถือเป็นสิ่งสำคัญ หากคุณมีลูปการทำความเย็นหลายลูป ท่อร่วมเชิงเส้นจะสร้างการกระจายที่ไม่สม่ำเสมอ

2) การไหลสม่ำเสมอ: ทางแยก Y แบบสมมาตรช่วยให้มั่นใจได้ว่าการไหลขาเข้าจะถูกแยกและกระจายอย่างสมบูรณ์แบบ ซึ่งให้อัตราการไหลที่สม่ำเสมอและสม่ำเสมอและแรงดันของเหลวคงที่ไปยังท่อรองทั้งหมด ซึ่งมีความสำคัญต่อการทำงานที่สมดุลของอุปกรณ์อิเล็กทรอนิกส์ประสิทธิภาพสูง

ความปั่นป่วนต่ำ: กิ่งก้านที่ทำมุมเรียบช่วยลดความปั่นป่วนและการสูญเสียพลังงานที่อาจเกิดขึ้นกับทางแยกที่รุนแรง 90 องศา ปรับปรุงประสิทธิภาพของปั๊มและลดเสียงรบกวนของระบบ

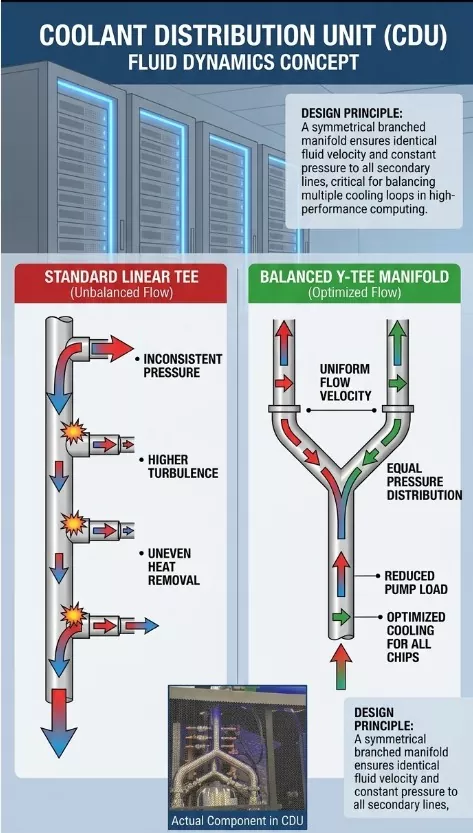

การเปรียบเทียบด้วยภาพ: ท่อร่วมกระจายการไหล

ซ้าย: แสดงท่อร่วมเชิงเส้นมาตรฐานซึ่งการไหลอ่อนลงเรื่อยๆ ส่งผลให้การระบายความร้อนไม่สม่ำเสมอ

ขวา: แสดงท่อร่วม Y-tee ที่ได้รับการปรับปรุงซึ่งสร้างการไหลที่สม่ำเสมอและสมมาตรอย่างสมบูรณ์แบบไปยังเอาต์พุตทั้งหมด

ทีด้านข้างกับ True Y-Tee

หลายๆ คนสับสนระหว่างสองตัวนี้เพราะว่าทั้งคู่ดูเหมือนตัว "Y" อย่างไรก็ตาม พวกเขากำหนดเส้นทางของเหลวของคุณแตกต่างออกไปมาก ต่อไปนี้คือวิธีการเลือกสิ่งที่ถูกต้องสำหรับรูปแบบการวางท่อของคุณ

การเปรียบเทียบอย่างรวดเร็ว  ทีด้านข้าง VS ทรู Y-Tee

1. ทีด้านข้าง — "ทางออกทางหลวง"

วิธีการทำงาน: คิดว่านี่เป็นทางหลวงที่มีทางลาดทางออก การจราจรหลักยังคงตรงต่อไปโดยไม่มีการหยุดชะงัก ในขณะที่การจราจรส่วนเล็กๆ ออกในมุมที่นุ่มนวล

เหตุใดจึงต้องใช้: หากคุณมีสายหลักที่วิ่งผ่านสถานที่ของคุณและคุณเพียงแค่ต้องต่อสายดังกล่าวเพื่อป้อนให้กับถังหรือสถานีขนาดเล็กที่อยู่ด้านข้าง นี่คือสิ่งที่คุณต้องทำ ให้การไหลที่นุ่มนวลกว่าเสื้อยืดมาตรฐานราคา $90^\circ$

เหมาะสำหรับ: การเพิ่มเส้นบายพาสหรือเส้นสุ่มตัวอย่างตามแนวท่อหลัก

2. ทรู วาย-ตี๋ — "ทางแยกบนถนน"

วิธีการทำงาน: ลองนึกถึงทางแยกในถนนที่ถนนสายหลักสิ้นสุดลง และคุณต้องเลือกซ้ายหรือขวา มันแบ่งการไหลลงตรงกลางอย่างสมบูรณ์ออกเป็นสองเส้นทางสมมาตร

เหตุใดจึงต้องใช้: หากคุณต้องการป้อนถังยีสต์หรือถังยีสต์ที่เหมือนกันสองถังในอัตราที่เท่ากัน คุณจะต้องมี True Y-Tee เนื่องจากมีความสมมาตรอย่างสมบูรณ์แบบ จึงรับประกันแรงดันที่สมดุลและอัตราการไหลที่เท่ากันไปยังทั้งสองสาขา

ดีที่สุดสำหรับ: การแยกที่เท่ากัน เส้นการบรรจุที่สมมาตร หรือการรวมสองเส้นที่แยกจากกันให้เป็นท่อระบายน้ำหลักเดียว

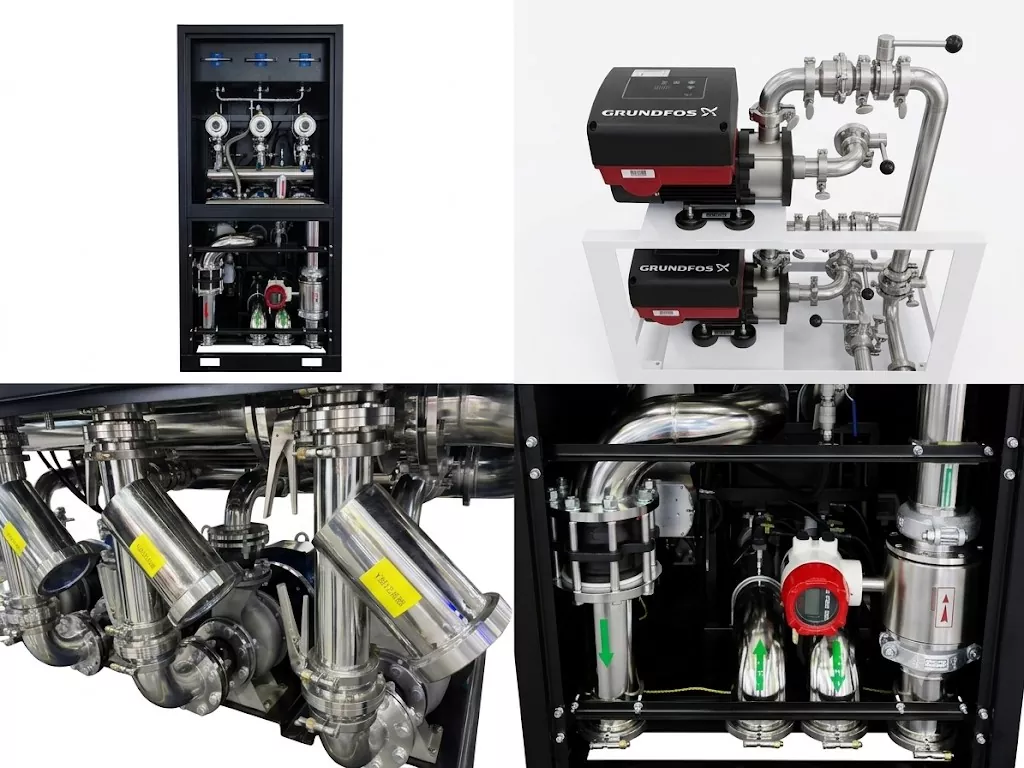

ใช้กันอย่างแพร่หลายใน CDU

วาล์วสุขาภิบาลและข้อต่อท่อระดับพรีเมียมของเราสร้างขึ้นสำหรับหน่วยกระจายความเย็นประสิทธิภาพสูง ช่วยให้ของเหลวทำงานได้อย่างราบรื่นและปลอดภัยผ่านวงจรการทำความเย็นที่สำคัญ ผลิตจากสเตนเลสเกรดดี ป้องกันการรั่วซึมและปกป้องอุปกรณ์อิเล็กทรอนิกส์ที่มีความละเอียดอ่อน ติดตั้งง่ายและทนทาน ชิ้นส่วนของเราเป็นตัวเลือกที่เหมาะสำหรับระบบระบายความร้อนด้วยของเหลวของศูนย์ข้อมูลสมัยใหม่
