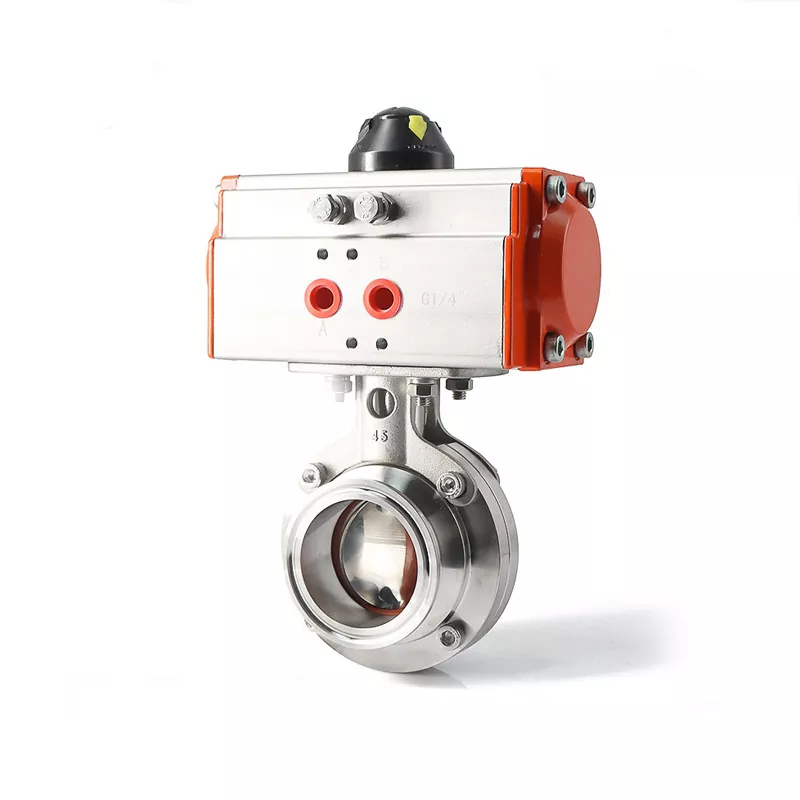

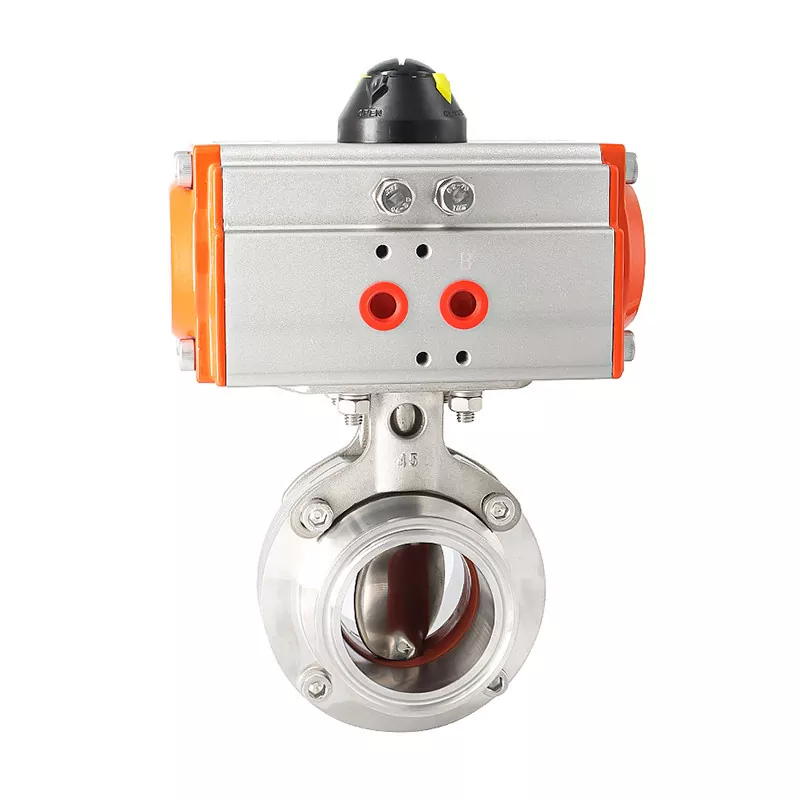

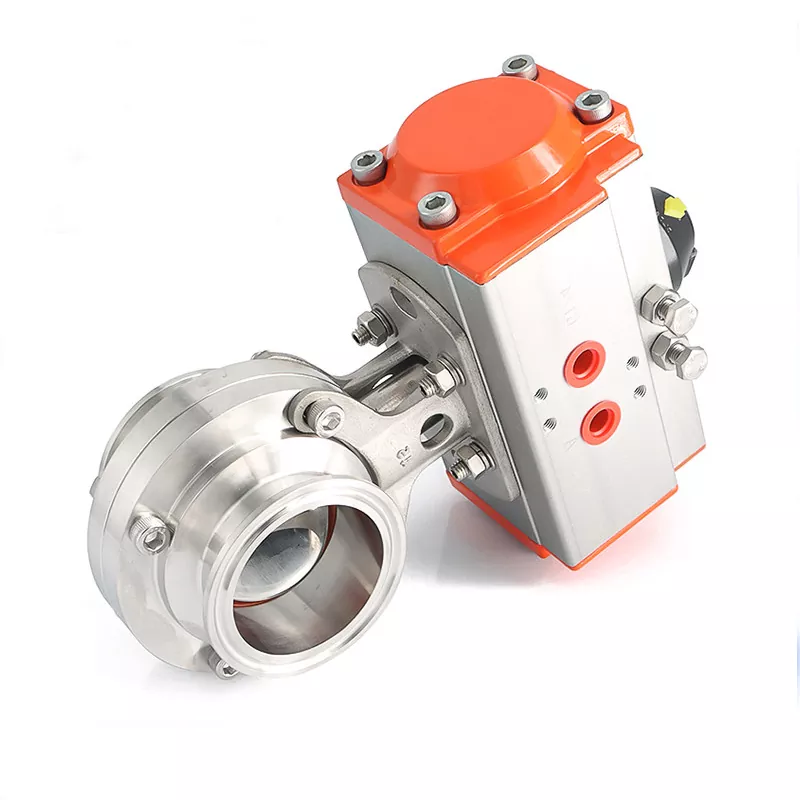

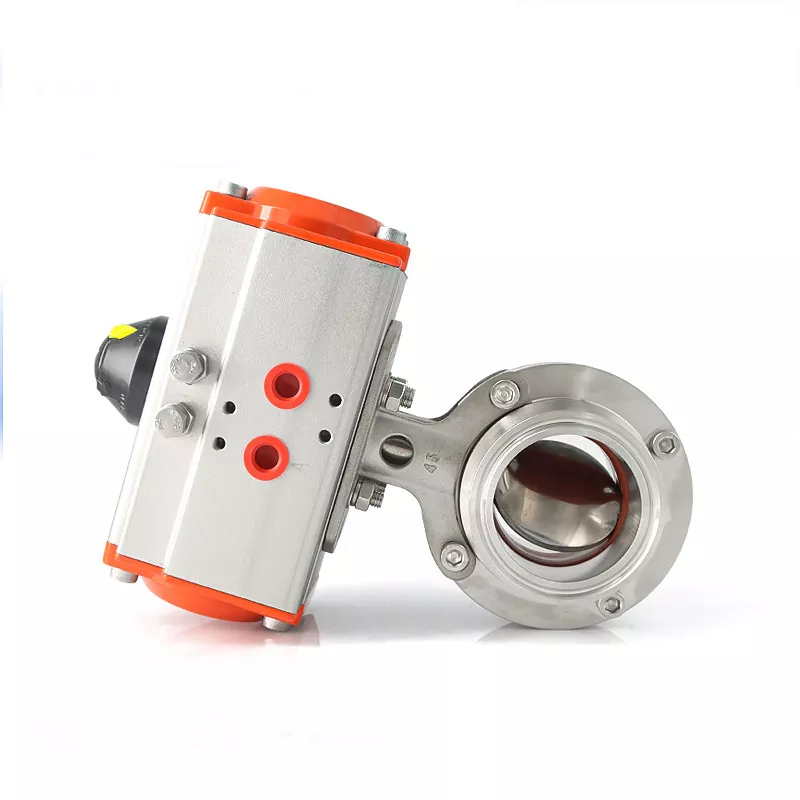

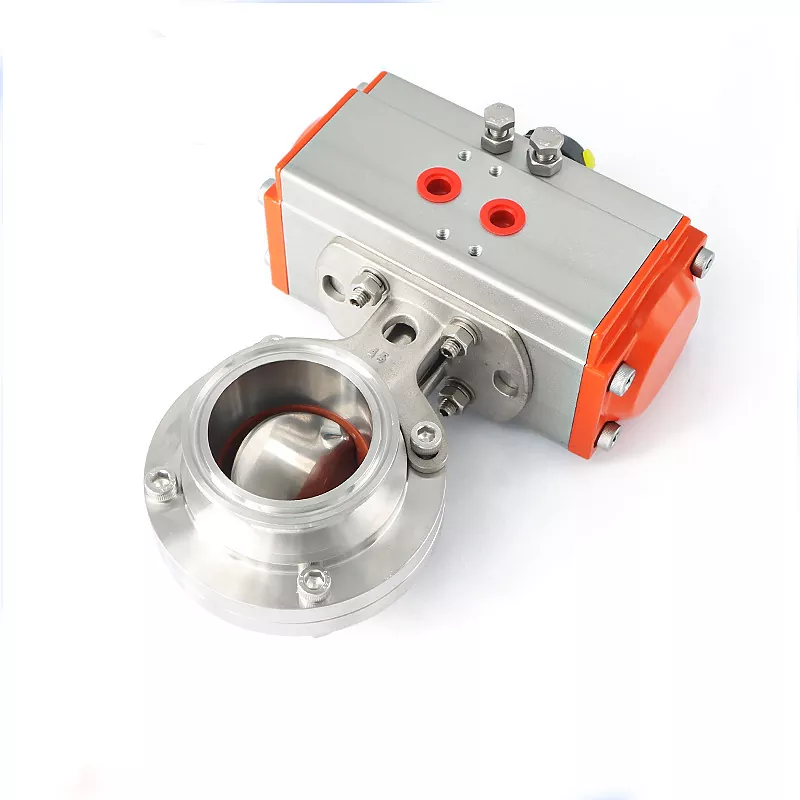

วาล์วผีเสื้อสุขาภิบาลนิวเมติกแนวนอน

ผลิตจากสแตนเลส 316L เป็นตัวเครื่องมาตรฐานและวัสดุของแผ่นดิสก์ วาล์วผีเสื้อสุขาภิบาลแบบนิวแมติกแนวนอน มีให้เลือกทั้งแบบ EPDM, PTFE หรือ FKM ลูกค้ายังสามารถเลือกประเภทตัวกระตุ้นแบบนิวแมติก ตัวแสดงตำแหน่ง ขายึด และการเชื่อมต่อสุขาภิบาลที่แตกต่างกัน เพื่อให้ตรงกับอุปกรณ์และข้อกำหนดด้านท่อ

DINGYUE เป็นผู้จัดหาวาล์วสุขาภิบาลให้กับอาหารและเครื่องดื่ม ชีวเภสัชภัณฑ์ สารเคมีชั้นดี และของเหลวในศูนย์ข้อมูล โดยมีการตรวจสอบย้อนกลับของวัสดุ การตัดเฉือนที่มีความแม่นยำ และการทดสอบแรงดันวาล์วที่ใช้ได้ 100% ซึ่งสนับสนุนการจ่าย B2B ที่สอดคล้องกัน

วาล์วทำงานอย่างไร

หลักการทำงานเป็นการรวมวาล์วปีกผีเสื้อแบบหมุนสี่รอบเข้ากับการกระตุ้นด้วยลม

ลำดับการดำเนินงาน

อากาศอัด → ตัวกระตุ้นแบบนิวเมติก → ก้านวาล์ว → การหมุนของดิสก์ → การควบคุมการไหล

เมื่ออากาศอัดเข้าสู่แอคทูเอเตอร์ แอคทูเอเตอร์จะสร้างการเคลื่อนไหวแบบหมุนเพื่อหมุนจานผีเสื้อ

เปิดตำแหน่ง

จานหมุนประมาณตามแนวท่อ ทำให้ของเหลวไหลผ่านวาล์วได้

ตำแหน่งปิด

แผ่นดิสก์หมุนไปตามเส้นทางการไหล และปิดไปป์ไลน์

การทำงานอัตโนมัติ

แอคชูเอเตอร์แบบนิวแมติกสามารถรับสัญญาณจากระบบควบคุมของโรงงาน ทำให้สามารถเปิดและปิดอัตโนมัติตามลำดับกระบวนการ

ทำให้วาล์วเหมาะสำหรับการใช้งานที่ผู้ปฏิบัติงานต้องการการทำงานของวาล์วแบบทำซ้ำได้โดยไม่ต้องเข้าถึงทุกวาล์วในระบบท่อด้วยตนเอง

ตัวเลือกที่ไม่ปลอดภัย

ขึ้นอยู่กับแอคชูเอเตอร์ที่เลือก:

· การแสดงสองครั้ง: อากาศทำงานทั้งการเปิดและปิด

· ปกติปิด (NC): แรง สปริง กลับ วาล์ว ไปยัง ตำแหน่ง ปิด เมื่อถอดอากาศออก

· เปิดตามปกติ (NO): แรงสปริงคืนวาล์วไปยังตำแหน่งเปิดเมื่อถอดอากาศออก

การกำหนดค่าที่ถูกต้องขึ้นอยู่กับกลยุทธ์การควบคุมกระบวนการและตำแหน่งความล้มเหลวที่ต้องการ

วัสดุและข้อกำหนดทางเทคนิค

ข้อดีทางวิศวกรรมที่สำคัญ

การกำหนดค่านิวเมติกขนาดกะทัดรัด

แอคชูเอเตอร์แบบนิวแมติกช่วยให้การทำงานอัตโนมัติโดยไม่ต้องเข้าถึงที่จับวาล์วด้วยตนเอง ทำให้ใช้งานได้จริงกับการประกอบอุปกรณ์และการควบคุมกระบวนการแบบรวมศูนย์

โครงสร้างสแตนเลสที่ถูกสุขลักษณะ

โครงสร้างสเตนเลสสตีล 316L มาตรฐานให้ความต้านทานการกัดกร่อน และเหมาะอย่างยิ่งกับสภาพแวดล้อมของของไหลที่ถูกสุขลักษณะและมีความบริสุทธิ์สูง

พื้นผิวภายในเรียบ

พื้นผิวภายใน Ra ≤ 0.8 μm มีให้สำหรับการกำหนดค่าที่ระบุ ซึ่งช่วยลดพื้นที่ที่ตัวกลางในกระบวนการอาจสะสมได้

วัสดุปิดผนึกที่ยืดหยุ่น

EPDM มีจำหน่ายเป็นซีลมาตรฐาน ในขณะที่ PTFE และ FKM มีจำหน่ายสำหรับการใช้งานที่ต้องการคุณสมบัติทางเคมีหรืออุณหภูมิที่แตกต่างกัน

การกำหนดค่าการเชื่อมต่อหลายรายการ

โครงแบบ Tri-Clamp, แบบเกลียว/แบบเชื่อม และแบบเชื่อมชนทำให้วาล์วสามารถจับคู่กับระบบท่อสุขาภิบาลต่างๆ ได้

การดำเนินการที่กำหนดค่าได้

การกำหนดค่าแอคชูเอเตอร์แบบนิวแมติกส์แบบดับเบิ้ลแอคชูเอเตอร์แบบปกติปิดและแบบเปิดปกติช่วยให้วิศวกรสามารถเลือกตรรกะการทำงานตามกระบวนการได้

การควบคุมวัสดุที่ตรวจสอบย้อนกลับได้

DINGYUE จัดทำรายงานการทดสอบวัสดุ (MTR) และการติดตามหมายเลขความร้อนสำหรับคำสั่งซื้อที่เกี่ยวข้อง ซึ่งสนับสนุนการตรวจสอบวัสดุตลอดกระบวนการจัดหา

การเลือกแอคชูเอเตอร์แบบนิวแมติก

แอคทูเอเตอร์จะกำหนดว่าวาล์วปีกผีเสื้อสุขาภิบาลตอบสนองต่อสัญญาณนิวแมติกอย่างไร และจะเกิดอะไรขึ้นเมื่อการจ่ายอากาศถูกขัดจังหวะ

แอคชูเอเตอร์แบบ Double Acting

รหัส: ก

ใช้แรงดันลมทั้งเปิดและปิด

เหมาะสำหรับ:

· สายการผลิตอัตโนมัติ

· ปั่นจักรยานเป็นประจำ

· ระบบที่มีการจ่ายอากาศอัดอย่างต่อเนื่อง

· การใช้งานที่ต้องการการควบคุมการเปิดและปิด

การแสดงเดี่ยวปกติปิด

รหัส: บี

แอคชูเอเตอร์ใช้ลมอัดเพื่อเปิดวาล์ว ในขณะที่แรงสปริงจะดันกลับไปสู่ตำแหน่งปิดเมื่อถอดแรงดันอากาศออก

แนะนำเมื่อกระบวนการต้องการการกำหนดค่าที่ปิดไม่สำเร็จ

การแสดงเดี่ยวเปิดตามปกติ

รหัส: ค

แอคทูเอเตอร์ใช้ลมอัดเพื่อปิดวาล์ว ในขณะที่แรงสปริงจะส่งกลับไปยังตำแหน่งเปิดเมื่อแรงดันอากาศถูกลบออก

แนะนำเมื่อกระบวนการจำเป็นต้องมีการกำหนดค่าการเปิดล้มเหลว

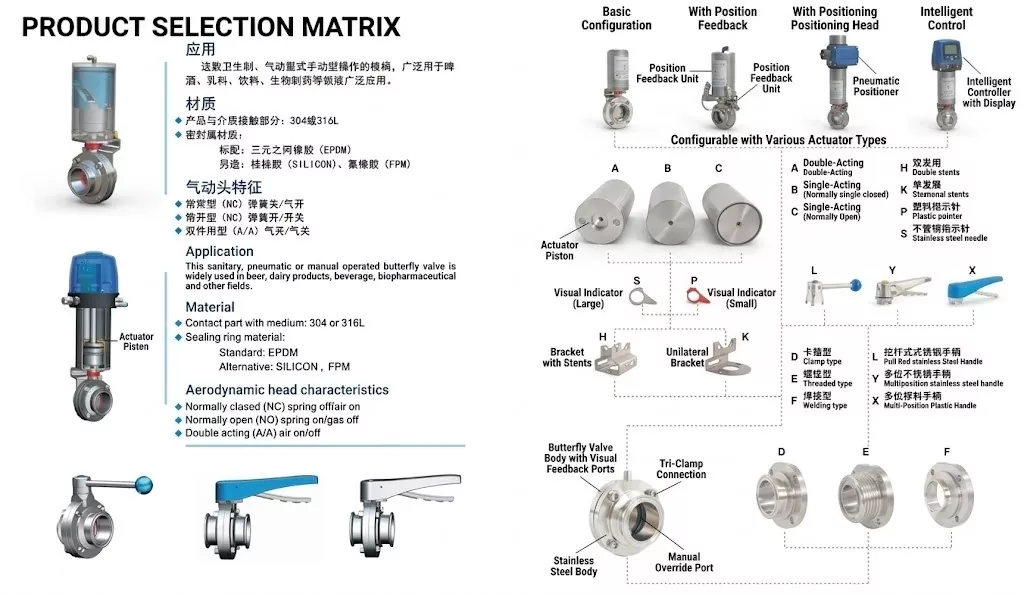

ตัวเลือกตัวบ่งชี้ตำแหน่ง

S — ตัวบ่งชี้สแตนเลส

ตัวบ่งชี้ทางกลที่ทนทานเหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง

P — ตัวบ่งชี้การมองเห็นสูงพลาสติก

ตัวบ่งชี้น้ำหนักเบาออกแบบมาเพื่อระบุตำแหน่งวาล์วด้วยสายตาได้ง่าย

ตัวเลือกการเชื่อมต่อและการติดตั้ง

ควรเลือกการกำหนดค่าการเชื่อมต่อและการติดตั้งตามระบบท่อที่มีอยู่และพื้นที่การติดตั้งที่มีอยู่

การเชื่อมต่อ Tri-Clamp — D

การเชื่อมต่อด้านสุขอนามัยแบบปลดเร็วที่ใช้กันอย่างแพร่หลายในระบบการประมวลผลที่ถูกสุขลักษณะ

สิทธิประโยชน์ ได้แก่:

· ติดตั้งง่าย

· ถอดชิ้นส่วนได้อย่างรวดเร็ว

· การบำรุงรักษาที่สะดวก

· เหมาะสำหรับระบบท่อสุขาภิบาล

การเชื่อมต่อแบบเกลียว / ยูเนี่ยน — E

ออกแบบมาสำหรับระบบท่อที่ต้องการการเชื่อมต่อแบบเกลียวหรือแบบยูเนี่ยน

ตัวเลือกนี้สามารถพิจารณาได้เมื่ออุปกรณ์โดยรอบใช้อินเทอร์เฟซแบบเกลียวที่ถูกสุขลักษณะที่เข้ากันได้

การเชื่อมต่อแบบเชื่อมชน — F

ออกแบบมาสำหรับการติดตั้งท่อถาวร

สามารถใช้การเชื่อมต่อแบบเชื่อมชนโดยที่วาล์วถูกรวมเข้ากับท่อของกระบวนการโดยตรง และไม่จำเป็นต้องถอดออกบ่อยๆ

ขายึด

H — ขายึดสองด้านสำหรับงานหนัก

ให้การกำหนดค่าการติดตั้งแอ๊คทูเอเตอร์กับวาล์วที่แข็งแกร่งสำหรับการใช้งานที่เสถียรภาพทางกลเป็นสิ่งสำคัญ

K — วงเล็บด้านเดียว

โครงสร้างการติดตั้งที่กะทัดรัดยิ่งขึ้น โดยต้องพิจารณาพื้นที่การติดตั้งหรือตำแหน่งเซ็นเซอร์

สำหรับผู้ผลิตอุปกรณ์ ควรยืนยันการวางแนวของแอคชูเอเตอร์และระยะห่างโดยรอบก่อนการผลิต

อุตสาหกรรมแอพพลิเคชั่น

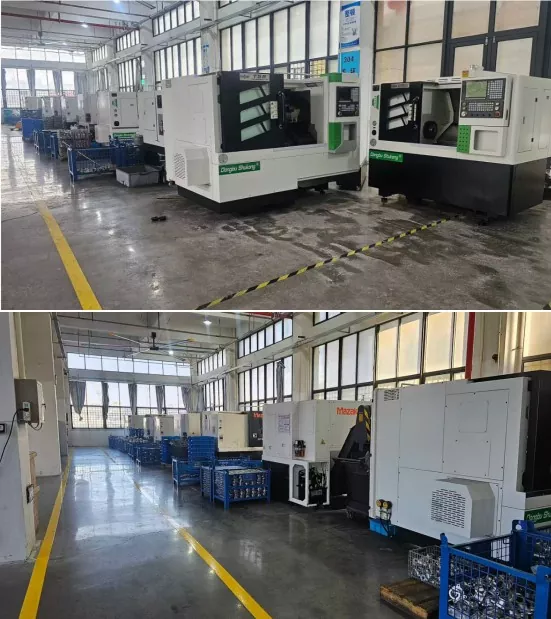

การประชุมเชิงปฏิบัติการการผลิตขั้นสูง
