นิวเมติกไดอะแฟรมวาล์ว

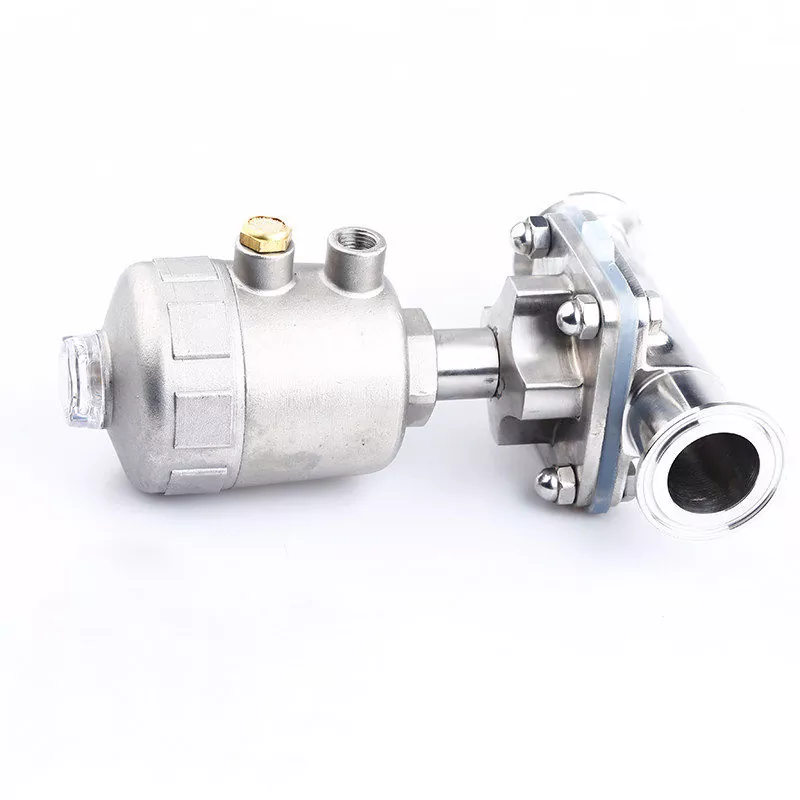

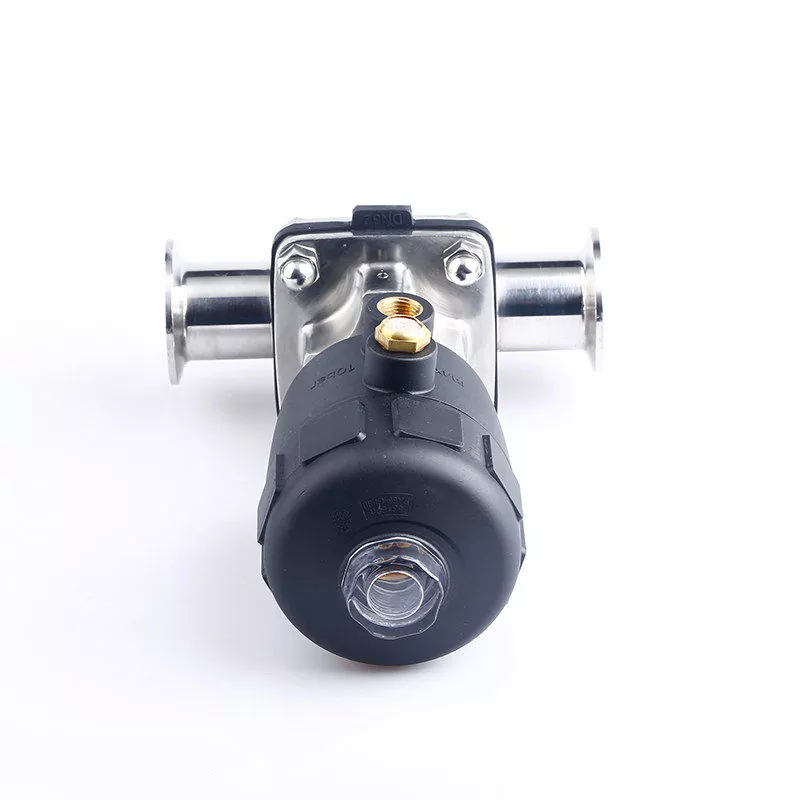

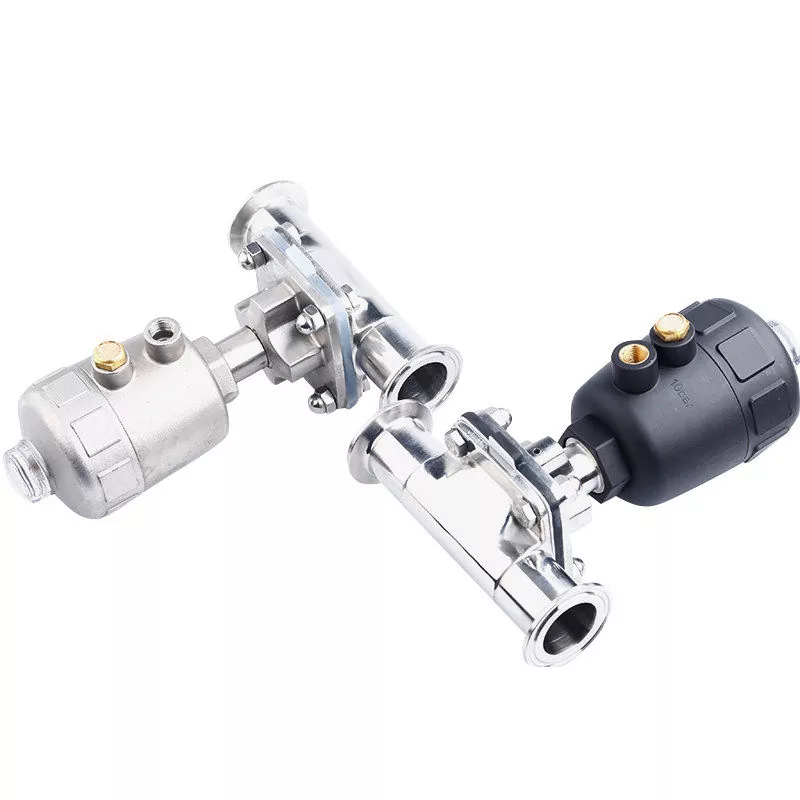

วาล์วไดอะแฟรมนิวแมติก DINGYUE ได้รับการพัฒนาสำหรับสายการผลิตที่การปรับการไหลที่แม่นยำและความสะอาดที่เข้มงวดมีความสำคัญเท่าเทียมกัน ขับเคลื่อนด้วยตัวกระตุ้นแบบนิวแมติก ช่วยให้สามารถเปิดและปิดได้โดยอัตโนมัติ ในขณะที่ยังคงการควบคุมสื่อได้อย่างราบรื่นโดยไม่ต้องดำเนินการด้วยตนเอง โครงสร้างสเตนเลสสตีล การออกแบบไดอะแฟรมที่ถูกสุขลักษณะ และโครงสร้างที่บำรุงรักษาง่าย ทำให้เหมาะสำหรับอุปกรณ์แปรรูปที่ปลอดเชื้อ ระบบ CIP และลูปทำความเย็นที่มีความบริสุทธิ์สูงในโรงงานขั้นสูง วาล์วแต่ละตัวผลิตขึ้นภายใต้การควบคุมคุณภาพอย่างเข้มงวดเพื่อรองรับประสิทธิภาพที่สม่ำเสมอในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง

รายละเอียดข้อมูลจำเพาะ

ตัวกระตุ้นแบบนิวแมติกทำงานอย่างไร?

แอคทูเอเตอร์แบบนิวแมติกใช้อากาศอัดเพื่อควบคุมการเคลื่อนที่ของการเปิดและปิดของวาล์ว โดยแทนที่การทำงานแบบแมนนวลด้วยการควบคุมอัตโนมัติ ในระบบวาล์วไดอะแฟรม แอคทูเอเตอร์จะสร้างแรงที่จำเป็นในการเคลื่อนไดอะแฟรมขึ้นหรือลง ช่วยให้สามารถปิดของเหลวและควบคุมการไหลของของเหลวได้อย่างแม่นยำ

กลไกการทำงานขึ้นอยู่กับองค์ประกอบหลักสามประการ:

· ห้องอากาศ – รับอากาศอัดและแปลงความดันอากาศเป็นแรงทางกล

· ลูกสูบ – เคลื่อนที่ภายใต้แรงดันอากาศเพื่อขับเคลื่อนก้านวาล์ว

· ชุดสปริง – ให้แรงกลับในแอคชูเอเตอร์แบบออกทางเดียว

สำหรับการใช้งานด้านสุขอนามัย โดยทั่วไปจะเลือกใช้แอคชูเอเตอร์แบบปิดปกติแบบออกฤทธิ์ทางเดียวเนื่องจากมีการป้องกันการปิดอัตโนมัติเมื่อการจ่ายอากาศถูกขัดจังหวะ

กระบวนการทำงานของแอคชูเอเตอร์แบบปิดปกติแบบแสดงเดี่ยว

1. ไม่มีแหล่งจ่ายอากาศ: ตำแหน่งปิดวาล์ว

เมื่อไม่ได้จ่ายอากาศอัด สปริงภายในจะยังคงอยู่ในตำแหน่งขยายและดันก้านแอคชูเอเตอร์ลง

แรงกดลงจะกดไดอะแฟรมเข้ากับบ่าวาล์วอย่างแน่นหนา ทำให้วาล์วไดอะแฟรมนิวแมติกปิดอยู่และป้องกันการไหลของตัวกลาง

การออกแบบแบบปิดตามปกติ (NC) นี้จัดให้มีฟังก์ชันป้องกันความผิดพลาด หากสายการผลิตสูญเสียแรงดันอากาศโดยไม่คาดคิด วาล์วจะกลับสู่ตำแหน่งปิดโดยอัตโนมัติ ซึ่งช่วยป้องกันการรั่วไหล การสูญหายของผลิตภัณฑ์ และความเสี่ยงในการปนเปื้อนในกระบวนการที่มีความละเอียดอ่อน

2. เปิดใช้งานการจ่ายอากาศ: ตำแหน่งเปิดวาล์ว

เมื่อระบบควบคุมส่งสัญญาณการทำงาน อากาศอัดจะเข้าสู่ห้องแอคทูเอเตอร์และสร้างแรงกดดันต่อลูกสูบ

กองทัพอากาศดันลูกสูบขึ้นในขณะที่บีบอัดสปริงภายในแอคชูเอเตอร์ ขณะที่ลูกสูบเคลื่อนที่ ก้านที่เชื่อมต่ออยู่จะยกไดอะแฟรมออกจากพื้นผิวซีล เพื่อให้ของเหลวไหลผ่านท่อได้

การทำงานอัตโนมัตินี้ช่วยให้ตอบสนองเร็วขึ้น การควบคุมระยะไกล และการเคลื่อนไหวของวาล์วที่สม่ำเสมอในระบบการผลิตที่ต้องมีการหมุนเวียนบ่อยครั้ง

3. การจ่ายอากาศที่ปล่อยออกมา: วาล์วกลับสู่ตำแหน่งปิด

เมื่อปล่อยอากาศอัด ความดันภายในห้องแอคชูเอเตอร์จะลดลง

หากไม่มีแรงดันอากาศจับลูกสูบให้อยู่ในตำแหน่ง สปริงจะกลับสู่สถานะเดิมและดันลูกสูบและก้านลง ไดอะแฟรมจะเคลื่อนกลับไปยังบ่าวาล์ว ปิดวาล์วและหยุดการไหลของของไหล

ฟังก์ชันรีเซ็ตอัตโนมัตินี้ช่วยให้แน่ใจว่าวาล์วกลับสู่ตำแหน่งปิดที่ปลอดภัยหลังจากแต่ละรอบการทำงาน

ตัวเลือกแอคชูเอเตอร์แบบ Double Acting

แอคชูเอเตอร์แบบ double-acting ทำงานแตกต่างจากการออกแบบสปริงกลับ แทนที่จะใช้สปริงส่งคืน ต้องใช้อากาศอัดที่จ่ายไปที่ลูกสูบทั้งสองด้าน

· การเปิด: อากาศเข้าสู่ห้องด้านล่างและดันลูกสูบขึ้นเพื่อเปิดวาล์ว

· การปิด: อากาศเข้าสู่ห้องด้านบนแล้วดันลูกสูบลงเพื่อปิดวาล์ว

เนื่องจากการเคลื่อนไหวทั้งสองได้รับพลังงานจากแรงดันอากาศ แอคชูเอเตอร์แบบสองทางจึงสามารถให้ความเร็วในการเปิดและปิดที่เร็วขึ้นโดยไม่ต้องมีแรงต้านทานของสปริง เหมาะสำหรับระบบอัตโนมัติที่มีการจ่ายอากาศอย่างต่อเนื่องและต้องการการตอบสนองของวาล์วอย่างรวดเร็ว

การเลือกแอคชูเอเตอร์ที่เหมาะสมสำหรับระบบของคุณ

แอคทูเอเตอร์แบบออกทางเดียวเป็นที่นิยมสำหรับกระบวนการสุขอนามัยที่การปิดเครื่องอย่างปลอดภัยเป็นสิ่งสำคัญ ในขณะที่แอคทูเอเตอร์แบบออกทางคู่มักจะถูกเลือกสำหรับระบบอัตโนมัติความถี่สูงที่ต้องการการทำงานที่เร็วขึ้น

การเลือกแอคชูเอเตอร์ที่เหมาะสมขึ้นอยู่กับปัจจัยต่างๆ เช่น การออกแบบระบบ ความพร้อมใช้งานของอากาศ ความถี่ในการทำงาน และข้อกำหนดด้านความปลอดภัยของกระบวนการ

กระบวนการผลิต

· การตีขึ้นรูปอย่างแม่นยำ: เราใช้สเตนเลสคุณภาพสูงในการปลอมตัววาล์วไดอะแฟรมนิวแมติก

· การตัดเฉือนที่มีความแม่นยำสูง: เราใช้เครื่องจักร CNC เพื่อกำหนดรูปร่างเส้นทางการไหลและขัดพื้นผิวด้านในให้เป็นกระจกเงา ทำให้มีดีไซน์ไร้ขาตายและทำความสะอาดง่าย

· การผลิตไดอะแฟรม: "หัวใจ" ของวาล์วไดอะแฟรมนิวแมติกคือไดอะแฟรมคอมโพสิต (PTFE + ยาง) ออกแบบมาให้ทนทานต่อสารเคมีและมีความยืดหยุ่นสูงสำหรับการใช้งานในระยะยาว

· การทดสอบอย่างเข้มงวด: ชิ้นส่วนทั้งหมดประกอบในห้องสะอาดและผ่านการทดสอบแรงดันสูงเพื่อให้แน่ใจว่ามีการรั่วไหลเป็นศูนย์

เหตุใดจึงต้องใช้วาล์วสุขาภิบาลประเภทต่างๆ

ในระบบสุขาภิบาลของเหลว วาล์วทำหน้าที่มากกว่าแค่เริ่มหรือหยุดการไหล กระบวนการผลิตที่แตกต่างกันเกี่ยวข้องกับลักษณะของสื่อ ข้อกำหนดด้านสุขอนามัย สภาวะแรงดัน และขั้นตอนการทำความสะอาดที่แตกต่างกัน วาล์วที่เหมาะสำหรับการผลิตยาปลอดเชื้ออาจไม่ใช่ตัวเลือกที่เหมาะสมสำหรับสายการผลิตเครื่องดื่มหรือระบบผลิตภัณฑ์ที่มีความหนืดสูง

นี่คือเหตุผลที่อุตสาหกรรมต่างๆ ใช้การออกแบบวาล์วสุขาภิบาลที่แตกต่างกัน โครงสร้างแต่ละอย่างได้รับการพัฒนาเพื่อแก้ปัญหาความท้าทายในกระบวนการเฉพาะ ความสะอาดที่สมดุล ประสิทธิภาพการไหล ข้อกำหนดในการบำรุงรักษา และความน่าเชื่อถือในการดำเนินงาน

1. วาล์วไดอะแฟรมสุขาภิบาล – สำหรับการใช้งานด้านสุขอนามัยที่สำคัญ

ในกระบวนการทางเภสัชกรรม เทคโนโลยีชีวภาพ และกระบวนการที่มีความบริสุทธิ์สูงอื่นๆ การป้องกันการปนเปื้อนเป็นสิ่งสำคัญอันดับแรก วาล์วไดอะแฟรมสุขาภิบาลได้รับการออกแบบมาสำหรับการใช้งานเหล่านี้ ซึ่งแม้แต่ปริมาณสารกักเก็บเพียงเล็กน้อยก็อาจส่งผลต่อคุณภาพของผลิตภัณฑ์ได้

ไดอะแฟรมสร้างการแยกที่ปิดผนึกระหว่างกลไกวาล์วและของเหลวในกระบวนการ โครงสร้างนี้ช่วยลดพื้นที่ที่ของเหลวอาจติดอยู่และทำให้วาล์วทำความสะอาดได้ง่ายขึ้นผ่านขั้นตอน CIP หรือ SIP สำหรับการถ่ายโอนตัวกลางปลอดเชื้อ ระบบน้ำบริสุทธิ์ และกระบวนการทางชีวภาพที่ละเอียดอ่อน วาล์วไดอะแฟรมเป็นโซลูชันที่เชื่อถือได้สำหรับการรักษาความสมบูรณ์ของกระบวนการ

เมื่อเปรียบเทียบกับการออกแบบวาล์วอื่นๆ โดยทั่วไปแล้ววาล์วไดอะแฟรมมักนิยมในเรื่องความสะอาดมากกว่าการจัดการการไหลแบบทำงานหนัก เหมาะสำหรับสภาวะแรงดันปานกลางและการใช้งานที่การควบคุมสุขอนามัยมีความสำคัญมากกว่าความสามารถในการไหลสูงสุด

2. วาล์วผีเสื้อสุขาภิบาล – เพื่อการถ่ายโอนของไหลปริมาณมากอย่างมีประสิทธิภาพ

สายการผลิตอาหาร เครื่องดื่ม และผลิตภัณฑ์จากนมมักต้องมีการเคลื่อนย้ายของเหลวปริมาณมากผ่านท่อทุกวัน ในการใช้งานเหล่านี้ วาล์วปีกผีเสื้อสุขาภิบาลถูกนำมาใช้กันอย่างแพร่หลาย เนื่องจากมีการควบคุมการไหลที่มีประสิทธิภาพด้วยโครงสร้างที่เรียบง่ายและกะทัดรัด

การออกแบบให้มีน้ำหนักเบาทำให้ใช้งานได้จริงกับท่อขนาดที่ใหญ่ขึ้น ในขณะที่การทำงานแบบหมุนควอเตอร์ที่รวดเร็วช่วยให้เปิดและปิดได้อย่างรวดเร็วในระหว่างรอบการผลิตและการทำความสะอาด โดยทั่วไปจะติดตั้งบนถังเก็บ ท่อส่ง และระบบ CIP ซึ่งการทำงานที่เชื่อถือได้และการบำรุงรักษาง่ายเป็นสิ่งสำคัญ

เมื่อเปรียบเทียบกับวาล์วไดอะแฟรม วาล์วผีเสื้อเป็นทางเลือกที่ประหยัดกว่าสำหรับการวางท่อสุขาภิบาลที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ อย่างไรก็ตาม แผ่นดิสก์ยังคงอยู่ในช่องทางการไหลระหว่างการทำงาน ซึ่งสามารถสร้างความต้านทานการไหลได้เล็กน้อย สำหรับการใช้งานที่มีความบริสุทธิ์เป็นพิเศษที่ต้องการความเสี่ยงในการกักเก็บของเหลวน้อยที่สุด การออกแบบวาล์วแบบอื่นอาจเหมาะสมกว่า

3. บอลวาล์วสุขาภิบาล – สำหรับการจัดการสื่อที่มีการไหลสูงและหนืด

ระบบสุขาภิบาลบางระบบไม่สามารถจัดการกับของเหลวที่มีความหนืดต่ำ เช่น น้ำ ได้ กระบวนการอาหารและอุตสาหกรรมจำนวนมากเกี่ยวข้องกับผลิตภัณฑ์ที่หนาขึ้น รวมถึงน้ำเชื่อม ซอส สารเข้มข้น และวัสดุที่มีความหนืดอื่นๆ ที่ต้องการการไหลที่ราบรื่นและไม่จำกัด

บอลวาล์วสุขาภิบาลได้รับการออกแบบให้มีเส้นทางการไหลแบบเต็มพอร์ตซึ่งช่วยให้ตัวกลางไหลผ่านได้โดยมีการสูญเสียแรงดันน้อยที่สุดเมื่อเปิดเต็มที่ ทำให้เหมาะสำหรับการใช้งานที่ต้องคำนึงถึงการรักษาประสิทธิภาพการไหลและการจัดการวัสดุที่มีความหนามากขึ้น

เมื่อเปรียบเทียบกับวาล์วปีกผีเสื้อ บอลวาล์วให้ช่องทางการไหลที่เปิดกว้างกว่าและมีประสิทธิภาพที่ดีกว่าสำหรับการถ่ายโอนสื่อที่ต้องการ อย่างไรก็ตาม โครงสร้างบอลวาล์วแบบดั้งเดิมอาจมีโพรงภายในซึ่งของเหลวที่ตกค้างสามารถสะสมได้ สำหรับการใช้งานด้านสุขอนามัยที่เข้มงวด การออกแบบวาล์วที่เหมาะสม การตกแต่งพื้นผิว และขั้นตอนการทำความสะอาดเป็นสิ่งสำคัญเพื่อรักษาความสะอาดของระบบ

การเลือกวาล์วสุขาภิบาลให้เหมาะสมกับการใช้งานของคุณ

วาล์วสุขาภิบาลที่เหมาะสมขึ้นอยู่กับข้อกำหนดที่แท้จริงของกระบวนการ รวมถึงประเภทของตัวกลาง ระดับความสะอาด ขนาดท่อ แรงดันใช้งาน และวิธีการทำความสะอาด

· ระบบเภสัชกรรมและกระบวนการทางชีวภาพมักจะให้ความสำคัญกับการป้องกันการปนเปื้อนและการปฏิบัติงานปลอดเชื้อ

· สายการผลิตอาหาร เครื่องดื่ม และผลิตภัณฑ์นมมักต้องการการควบคุมการไหลที่มีประสิทธิภาพสำหรับการถ่ายโอนปริมาณมาก

· ผลิตภัณฑ์ที่มีความหนืดสูงอาจต้องใช้วาล์วที่มีเส้นทางการไหลที่ราบรื่นและจำกัดน้อยกว่า

DINGYUE นำเสนอโซลูชั่นวาล์วสุขาภิบาลครบวงจร รวมถึงวาล์วผีเสื้อสุขาภิบาล บอลวาล์วสุขาภิบาล และวาล์วไดอะแฟรมที่ถูกสุขลักษณะ ช่วยให้ลูกค้าเลือกอุปกรณ์ควบคุมการไหลที่เหมาะสมสำหรับการใช้งานด้านเภสัชกรรม การแปรรูปอาหาร เซมิคอนดักเตอร์ และการทำความเย็นด้วยของเหลว
