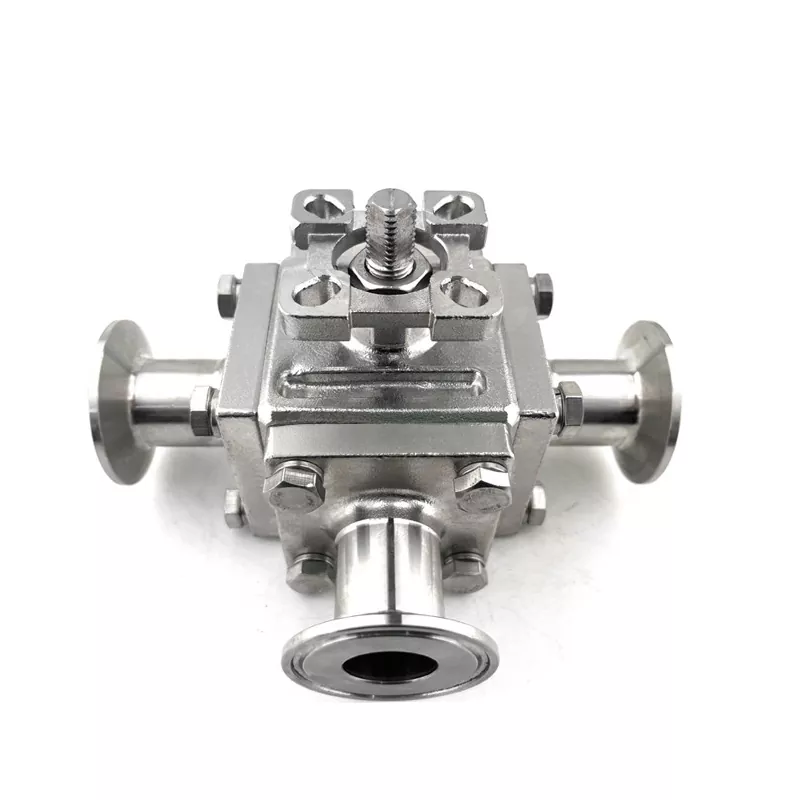

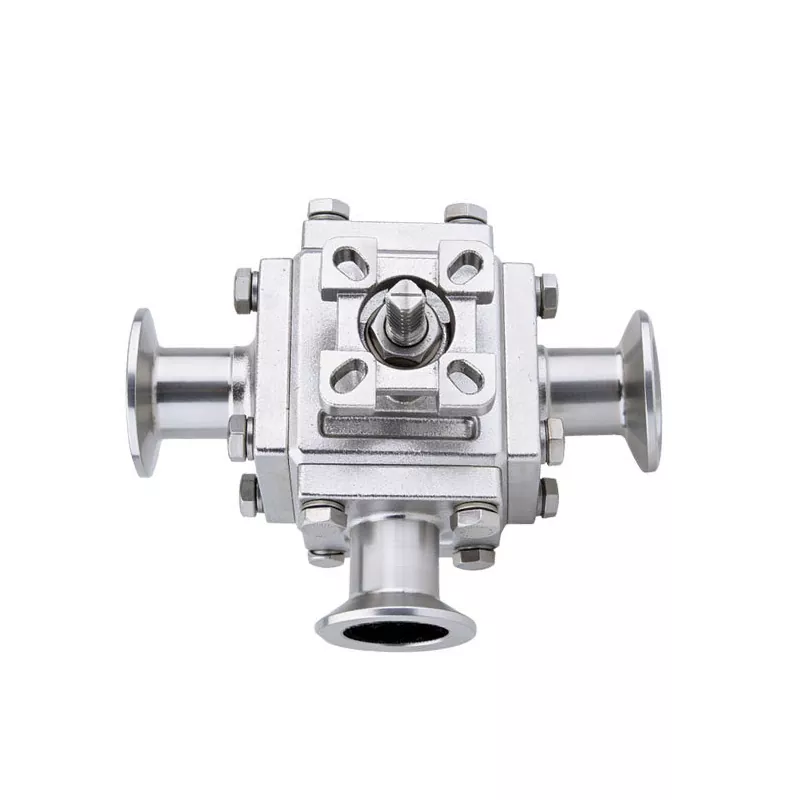

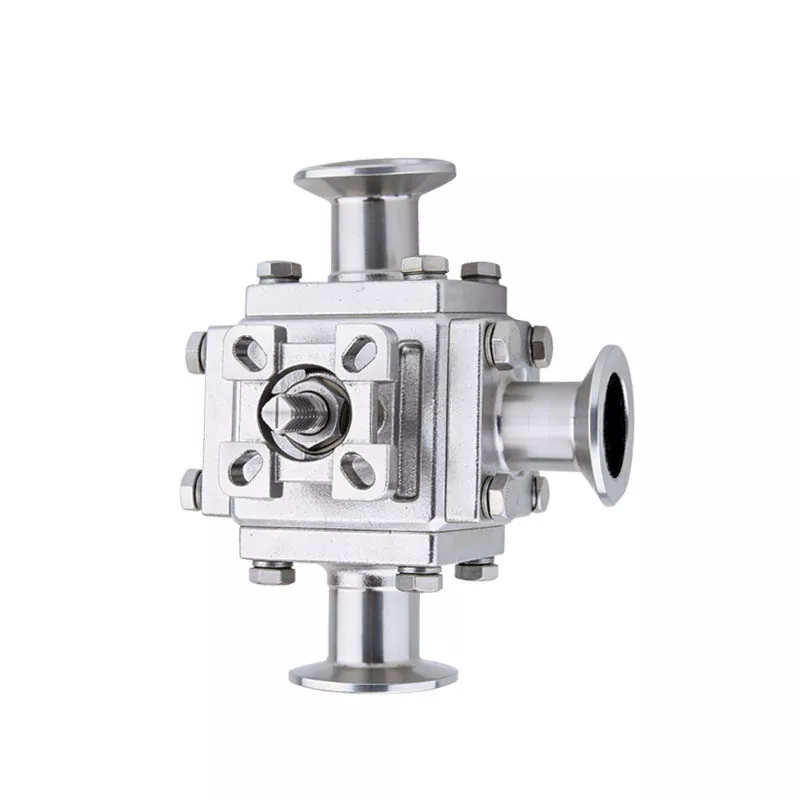

บอลวาล์วแคลมป์ห่อหุ้มสามทาง

ในสายการผลิตด้านสุขอนามัย การออกแบบวาล์วส่งผลโดยตรงต่อประสิทธิภาพการทำความสะอาดและการควบคุมการปนเปื้อน บอลวาล์วแบบหนีบสามทางจาก DINGYUE ได้รับการพัฒนาโดยมีโครงสร้างแบบห่อหุ้มที่ช่วยลดพื้นที่กักเก็บของเหลวและปกป้องชิ้นส่วนปิดผนึกที่สำคัญระหว่างการทำงาน การเชื่อมต่อแบบแคลมป์ช่วยให้ติดตั้งและเปลี่ยนได้เร็วขึ้นเมื่อเทียบกับการออกแบบเกลียวแบบดั้งเดิม ทำให้ง่ายต่อการบำรุงรักษาในระบบท่อที่ทำความสะอาดบ่อยครั้ง เหมาะสำหรับการผลิตเครื่องดื่ม อุปกรณ์ทางเภสัชกรรม และการหมุนเวียนของของเหลวที่มีความบริสุทธิ์สูง วาล์วนี้มอบประสิทธิภาพการสลับการไหลที่ใช้งานได้จริงในขณะที่รองรับข้อกำหนดด้านสุขอนามัยที่เข้มงวด

ข้อมูลจำเพาะทางเทคนิคที่ครอบคลุม

คุณต้องการบอลวาล์ว 3 ทางแบบไหน?

คำแนะนำง่ายๆ สำหรับผู้ซื้อและผู้จัดการฝ่ายจัดซื้อที่ไม่เชี่ยวชาญด้านเทคนิค

วาล์วทั้งสองทำหน้าที่ควบคุมทิศทางของของไหลได้ดีเยี่ยม แต่วาล์วทั้งสองถูกสร้างขึ้นภายในต่างกัน ต่อไปนี้เป็นรายละเอียดง่ายๆ ที่ไม่มีศัพท์เฉพาะเพื่อช่วยคุณเลือกสิ่งที่เหมาะสมกับงบประมาณและระบบของคุณ

1. บอลวาล์วแคลมป์ห่อหุ้มสามทาง

คิดว่าวาล์วนี้เป็นอุโมงค์ตรงที่เปิดกว้าง รูภายในวาล์วมีขนาดเท่ากับท่อของคุณทุกประการ

Max Flow, Zero Resistance: เนื่องจากไม่มีจุดแคบ ของเหลวจึงเคลื่อนที่ผ่านได้อย่างราบรื่นอย่างสมบูรณ์แบบ ปั๊มของคุณไม่จำเป็นต้องทำงานหนักเป็นพิเศษ และคุณจะสูญเสียแรงกดดันเป็นศูนย์

เหมาะสำหรับของเหลวที่มีความหนา: หากของเหลวของคุณมีความหนา (เช่น ซอส ซอส หรือเจล) หรือมีอนุภาคเล็กๆ นี่เป็นตัวเลือกที่ดีที่สุดของคุณเพราะไม่มีอะไรติดค้างเลย

ทำความสะอาดง่ายสุด ๆ: เนื่องจากด้านในเรียบและตรงทั้งหมด ระบบการทำความสะอาดของคุณ (CIP/SIP) จึงสามารถชะล้างแบตช์เก่าออกได้อย่างง่ายดายโดยไม่มีจุดตาย

ข้อเสีย: ตัวเรือนทรงสี่เหลี่ยมที่มีน้ำหนักมากใช้สเตนเลสเกรดสูงมากกว่า ทำให้หนักกว่าและมีราคาแพงกว่า

2. บอลวาล์ว 3 ทางลาดเอียงลดขนาด

ภายในวาล์วนี้ ส่วนตรงกลาง (ลูกบอล) จะแคบกว่าท่อของคุณเล็กน้อย เพื่อให้ทุกอย่างเคลื่อนไหวได้ดี เราจึงสร้างทางลาดที่เรียบและค่อยเป็นค่อยไป (เช่น สไลด์เล็กๆ) โดยเชื่อมระหว่างตรงกลางกับปลายทั้งสองข้าง

การระบายน้ำสมบูรณ์ 100%: การออกแบบทางลาดในตัวช่วยชีวิตได้ เมื่อคุณปิดระบบหรือล้างระบบ ของเหลวที่เหลืออยู่จะเลื่อนลงมาและระบายออกโดยธรรมชาติ ไม่มีสิ่งตกค้างหรือของเหลวนิ่งภายในวาล์ว

ประหยัดได้มาก (ROI สูง): เนื่องจากชิ้นส่วนหลักมีขนาดเล็กกว่าเล็กน้อย วาล์วจึงเบากว่าและประหยัดงบประมาณกว่ามาก ช่วยให้คุณได้รับประสิทธิภาพด้านสุขอนามัยระดับพรีเมียมในราคาที่ต่ำกว่า

เหมาะสำหรับของเหลวและก๊าซใส: เหมาะสำหรับน้ำบริสุทธิ์ อากาศ ก๊าซ หรือของเหลวทำความเย็นของศูนย์ข้อมูล ซึ่งการเปลี่ยนแปลงความกว้างของการไหลเพียงเล็กน้อยไม่ส่งผลต่อประสิทธิภาพการทำงาน

ตารางเปรียบเทียบด่วน

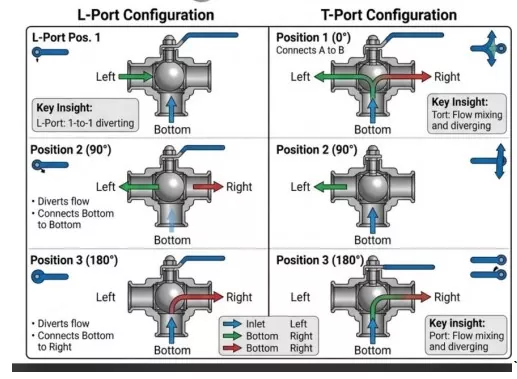

วาล์วหลายพอร์ตช่วยให้วิศวกรลดความซับซ้อนของเครือข่ายท่อที่ซับซ้อนโดยการเปลี่ยนวาล์วทิศทางเดียวหลายตัวด้วยชุดประกอบหลายพอร์ตเดียว บอลวาล์วแคลมป์ห่อหุ้มสามทางแบบสามทางมีให้เลือกใช้งานในการกำหนดค่าพอร์ตที่แตกต่างกันสองแบบ ได้แก่ พอร์ต L หรือพอร์ต T เพื่อตอบสนองความต้องการในการกระจายและผสมของเหลวในกระบวนการที่หลากหลาย

การกำหนดค่าพอร์ต L (วาล์วเปลี่ยนทิศทาง)

การออกแบบพอร์ต L ใช้เพื่อเปลี่ยนทิศทางของเหลวจากท่อจ่ายเดียวไปเป็นหนึ่งในสองทิศทางทางเลือกเป็นหลัก เมื่อที่จับหรือแอคทูเอเตอร์เปลี่ยน $90^\circ$ เส้นทางการไหลภายในจะเปลี่ยนจากช่องจ่ายไฟ A ไปยังช่องจ่ายไฟ B โดยสิ้นเชิง เป็นไปไม่ได้ที่จะเชื่อมต่อทั้งสามพอร์ตพร้อมกันในการกำหนดค่าพอร์ต L ทำให้เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับการแยกอุปกรณ์สำรองหรือสลับเส้นทางของเหลวระหว่างถังเก็บสองถังที่แยกจากกัน

การกำหนดค่า T-Port (วาล์วผสมและผสม)

การออกแบบ T-port ให้ความยืดหยุ่นของระบบสูงสุด สามารถทำหน้าที่เป็นวาล์วเปลี่ยนทิศทาง วาล์วผสม หรือบล็อกพาสทรูที่เปิดเต็มที่ได้ วาล์ว T-port สามารถเชื่อมต่อพอร์ตไปป์ไลน์ทั้งสามพอร์ตได้ในคราวเดียว ช่วยให้คุณสามารถรวมสตรีมกระบวนการที่แยกจากกันสองรายการให้เป็นท่อของเหลวผสมเดียว นอกจากนี้ การหมุนบอลวาล์วยังช่วยให้คุณแยกแต่ละบรรทัดหรือรักษาการไหลสามทางได้เต็มรูปแบบ ทำให้วิศวกรควบคุมของคุณมีความยืดหยุ่นอย่างเต็มที่เมื่อออกแบบเครือข่ายของไหลที่ซับซ้อน

คำถามที่พบบ่อย

ถาม: เหตุใดที่นั่งแบบห่อหุ้มจึงจำเป็นสำหรับการประมวลผลที่มีความบริสุทธิ์สูง

ตอบ: บ่าวาล์วบอลวาล์วแบบห่อหุ้มสามทางแบบมาตรฐานจะปิดผนึกเฉพาะรอบพอร์ตทางเข้าและทางออกเท่านั้น ทำให้เกิดช่องว่างเปิดเล็กๆ ระหว่างบอลกับตัวเรือนวาล์ว ของเหลวในกระบวนการสามารถซึมเข้าไปในช่องนี้และทำให้นิ่งได้ ที่นั่งแบบห่อหุ้มจะเติมเต็มพื้นที่ว่างนี้อย่างสมบูรณ์ ทำให้มั่นใจได้ว่าไม่มีสื่อใดติดอยู่ภายในตัววาล์ว

ถาม: วาล์วนี้สามารถรองรับการฆ่าเชื้อด้วยไอน้ำที่อุณหภูมิสูงได้หรือไม่

ก. ใช่. เมื่อสร้างด้วยปลอกโพลีเมอร์ TFM 1600 ระดับพรีเมียม วาล์วของเราทำงานได้อย่างน่าเชื่อถือที่อุณหภูมิต่อเนื่องสูงถึง $180^\circ\text{C}$ ทำให้เข้ากันได้อย่างสมบูรณ์กับวงจรการทำความสะอาดด้วยความร้อนมาตรฐาน Clean-In-Place (CIP) และ Steam-In-Place (SIP)

ถาม: เอกสารการตรวจสอบย้อนกลับของวัสดุฉบับสมบูรณ์รวมอยู่ในการจัดส่งหรือไม่

ก. ใช่. การจัดส่งทุกครั้งจะมีรายงานการทดสอบวัสดุ (MTR) ตามมาตรฐาน EN 10204 3.1 ที่ครอบคลุมซึ่งแสดงองค์ประกอบทางเคมีและข้อมูลการทดสอบทางกายภาพที่แน่นอนสำหรับชิ้นส่วนสแตนเลสทั้งหมด เพื่อให้มั่นใจว่าสามารถตรวจสอบย้อนกลับไปยังการหลอมเหล็กดั้งเดิมได้อย่างสมบูรณ์

บริการหลังการขายและการสนับสนุนการรับประกันโดยเฉพาะ

ความสัมพันธ์ของเรากับทีมของคุณจะไม่สิ้นสุดเมื่อการขนส่งออกจากโรงงานของเรา เรายืนหยัดอยู่เบื้องหลังทุกผลิตภัณฑ์ที่เราสร้างด้วยระบบสนับสนุนที่ครอบคลุมซึ่งออกแบบมาเพื่อให้สายการผลิตของคุณทำงานได้อย่างราบรื่น:

1) การรับประกันที่ครอบคลุม: ทุกวาล์วมีการรับประกันโครงสร้างมาตรฐาน 12 เดือนซึ่งครอบคลุมถึงวัสดุและคุณภาพการผลิต

2）ชิ้นส่วนอะไหล่ที่พร้อมส่ง: เรารักษาสินค้าคงคลังจำนวนมากสำหรับชุดเบาะนั่งทดแทน การบรรจุก้าน และโอริงไว้ในคลังสินค้าของเรา ช่วยให้เราจัดส่งชิ้นส่วนบำรุงรักษาได้อย่างรวดเร็วเพื่อลดเวลาหยุดทำงานของโรงงานของคุณให้เหลือน้อยที่สุด

3）การสนับสนุนด้านเทคนิคที่ตอบสนอง: ทีมสนับสนุนด้านวิศวกรรมที่มีประสบการณ์ของเราพร้อมให้บริการทางอีเมลหรือแฮงเอาท์วิดีโอเพื่อช่วยเหลือทีมของคุณในการตอบคำถามในการติดตั้ง การตั้งค่าแอคชูเอเตอร์ หรือการแก้ไขปัญหาการบำรุงรักษาตามปกติ
