ระบบท่ออุตสาหกรรมและกระบวนการสุขาภิบาลมักจะเป็นไปตามมาตรฐานมิติที่แตกต่างกัน ท่อที่มีขนาดระบุเท่ากันอาจมีความหนาของผนังและเส้นผ่านศูนย์กลางภายในต่างกัน ทำให้เกิดปัญหาการจัดแนวระหว่างการติดตั้ง
อะแดปเตอร์ DINGYUE 19MPX แก้ปัญหาความไม่ตรงกันนี้โดยการรวมการเชื่อมต่อ Tri-Clamp ที่ด้านหนึ่งเข้ากับปลายเชื่อม Schedule 10S ที่อีกด้านหนึ่ง การเปลี่ยนผ่านภายในได้รับการประมวลผลเพื่อลดการเปลี่ยนแปลงอย่างกะทันหันในพื้นที่การไหล ทำให้เหมาะสำหรับระบบที่ความสะอาด ความเสถียรในการไหล และความน่าเชื่อถือในระยะยาวเป็นสิ่งสำคัญ
|
หมวดหมู่ |
ข้อมูลจำเพาะ / ตัวเลือกที่สำคัญ |
แอปพลิเคชั่นและคุณสมบัติ |
|
ประเภทสินค้า / หมายเลขชิ้นส่วน |
• 19MPX (อะแดปเตอร์เชื่อมชนแบบ Tri-Clamp x Schedule 10S) |
ทำหน้าที่เป็นอุปกรณ์เปลี่ยนผ่านสำหรับงานหนักระหว่างสายการผลิต Tri-Clamp สุขาภิบาลและระบบท่ออุตสาหกรรม Sch 10S |
|
การเชื่อมต่อสิ้นสุดลง |
• สิ้นสุด 1: หน้าแปลน Tri-Clamp • สิ้นสุด 2: กำหนดการ 10S Plain End Butt Weld (Sch 10S BW) |
ปลายแคลมป์: ถอดแยกชิ้นส่วนได้ง่ายเพื่อการบำรุงรักษา/ทำความสะอาดตามปกติ Sch 10S Weld End: การเชื่อมถาวรที่มีความแข็งแรงสูงกับท่อ Schedule 10S |
|
เกรดวัสดุ |
• สแตนเลส 316L (1.4404) • สแตนเลส 304 (1.4301) |
316L: ความต้านทานการเกิดรูพรุน/การกัดกร่อนที่เหนือกว่าสำหรับไบโอฟาร์ม ของไหลที่มีความบริสุทธิ์สูง และระบบทำความเย็นด้วยของเหลว 304: เกรดมาตรฐานสำหรับสายการผลิตอาหาร เครื่องดื่ม และกระบวนการทางอุตสาหกรรมทั่วไป |
|
มาตรฐานวัสดุและคุณภาพ |
• การปฏิบัติตาม ASTM A182 / A479 / A269 • ประทับตรา Heat Lot Number • การตรวจสอบย้อนกลับรายงานการทดสอบวัสดุ (MTR) แบบเต็ม |
ผลิตจากสต็อกแท่งฟอร์จแข็งหรือท่อผนังหนาเพื่อให้ทนทานต่อแรงดันการทำงานและความเค้นเชิงกลที่สูงขึ้น |
|
มาตรฐานและการรับรอง |
• มาตรฐานสุขอนามัย 3-A (เลขที่ 63-03 / การอนุญาตเลขที่ 621) • ตรงตามมาตรฐาน ASME BPE • FDA 21 CFR 177.2600 และ USP Class VI (สำหรับปะเก็นผสมพันธุ์) |
โครงสร้างที่ถูกสุขลักษณะที่ผ่านการรับรองทำให้มั่นใจถึงความสามารถในการเปลี่ยนกันได้ทั่วโลกและการปฏิบัติตามข้อกำหนดด้านความปลอดภัยสำหรับการใช้งานในกระบวนการผลิตที่มีความบริสุทธิ์สูงและถูกสุขลักษณะ |
เมื่อสร้างศูนย์ข้อมูลการระบายความร้อนด้วยของเหลวหรือระบบของเหลวเพื่อสุขอนามัย วิศวกรมักเผชิญกับกับดักที่ซ่อนอยู่: ท่ออุตสาหกรรมและวาล์วสุขาภิบาลไม่พูดภาษาเดียวกัน
แม้ว่าทั้งสองจะมีป้ายกำกับว่า "2 นิ้ว" แต่เส้นผ่านศูนย์กลางภายในที่แท้จริงก็แตกต่างกันโดยสิ้นเชิง หากคุณบังคับพวกมันเข้าด้วยกันโดยใช้ปลอกโลหะตรงมาตรฐาน:
เอฟเฟกต์ "Speed Bump": ขอบภายในที่เป็นรอยหยักแหลมคมก่อตัวขึ้นภายในท่อ
ตัวดักแบคทีเรีย/เศษซาก: ของไหลจะกระแทกเข้ากับผนังนี้ ทำให้เกิดความปั่นป่วน พื้นที่ตายที่นิ่ง และเป็นแหล่งเพาะพันธุ์ของแบคทีเรียหรือเศษสารหล่อเย็น ระบบ CIP (Clean-In-Place) ของคุณจะไม่สามารถชะล้างออกไปได้
นี่คือเหตุผลที่วิศวกรอัจฉริยะเลือกอะแดปเตอร์เชื่อม 19MPX
แทนที่จะเป็นหน้าผาที่แหลมคม อะแดปเตอร์เชื่อม 19MPX CLAMP X SCHEDULE 10S โดดเด่นด้วยความชันภายในแบบเรียวซึ่งผ่านเครื่องจักรอย่างแม่นยำ (ลบมุมภายใน) มันทำหน้าที่เหมือนทางลาดทางหลวงเรียบ:
ที่ปลายเชื่อม (ขวา): เหมาะกับผนังหนาและ ID กว้างของท่ออุตสาหกรรม Schedule 10S ของคุณอย่างสมบูรณ์แบบ
ที่ปลายแคลมป์ (ซ้าย): ค่อยๆ เรียวลงด้านในเพื่อให้ตรงกับรหัสท่อสุขาภิบาลมาตรฐานของวาล์ว ปั๊ม หรืออุปกรณ์ของคุณ
ผลลัพธ์: ปราศจาก Dead Space 100% การไหลแบบลามินาร์ที่สมบูรณ์แบบ สอดคล้องกับมาตรฐานสุขาภิบาล 3-A อย่างครบถ้วน
|
ขนาด: การเชื่อมต่อ 2" |
ภายนอกตามจริง (OD) |
ความหนาของผนัง |
กระแสภายใน (ID) |
ดีที่สุดสำหรับ... |
|
วาล์วสุขภัณฑ์ (สายยาง) |
2.00" (มาตรฐาน) |
บาง (0.065") |
1.87" (เล็กกว่า) |
ทำความสะอาดอุปกรณ์ วาล์ว และปั๊ม |
|
ท่ออุตสาหกรรม (Sch 10S) |
2.375" (เทอะทะ) |
หนา (0.109") |
2.16" (ใหญ่ขึ้น) |
สายจ่ายหลัก การระบายความร้อนด้วยแรงดันสูง |
|
อะแดปเตอร์ 19MPX |
เปลี่ยนจาก 2.375" เป็น 2.00" ได้อย่างราบรื่น |
ความลาดชันภายใน |
ขจัดช่องว่าง 0.29" ได้อย่างสมบูรณ์แบบ! |
เชื่อมโลกทั้งสองโดยไม่มีช่องว่าง! |

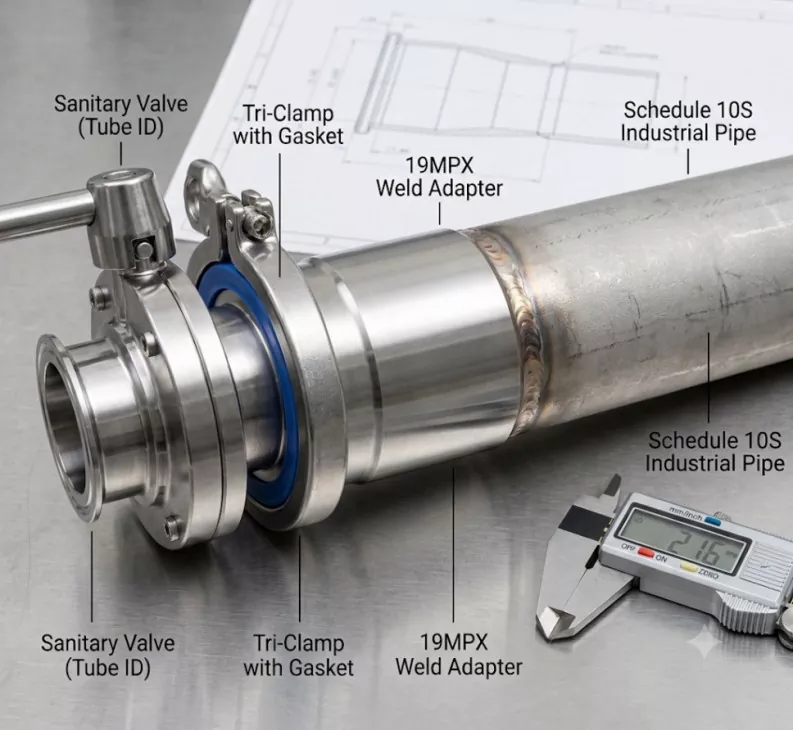

หากคุณกำลังสร้างหรือจัดหาศูนย์ข้อมูลระบายความร้อนด้วยของเหลวเจเนอเรชั่นถัดไป อะแดปเตอร์เชื่อม 14WMX และ 19MPX CLAMP X SCHEDULE 10S WELD ไม่ได้เป็นเพียงส่วนประกอบ แต่ยังช่วยปกป้องระบบอีกด้วย
การตั้งค่า: ลูปจ่ายน้ำหล่อเย็นหลักและหน่วยกระจายความเย็น (CDU) ต้องใช้ท่อสแตนเลส Schedule 10S ผนังหนาสำหรับงานหนักเพื่อรองรับแรงดันคงที่และรับประกันการทำงานที่ปราศจากการรั่วไหลเป็นเวลาหลายทศวรรษ
ความท้าทาย: ชั้นวางเซิร์ฟเวอร์ ท่อร่วม และวาล์วควบคุมจริง ๆ จำเป็นต้องมีการเชื่อมต่อแบบ Tri-Clamp (ตัดการเชื่อมต่ออย่างรวดเร็ว) เพื่อให้ช่างเทคนิคสามารถบำรุงรักษาหรือเปลี่ยนอย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือ
วิธีแก้ปัญหา: อะแดปเตอร์ 14WMX และ 19MPX มีปลายเชื่อมอุตสาหกรรมสำหรับงานหนักอยู่ที่ด้านหนึ่งและมีแคลมป์ยึดสุขอนามัยที่มีความแม่นยำอีกด้านหนึ่ง เชื่อมโยงโลกท่อทั้งสองที่แตกต่างกันโดยสิ้นเชิงได้อย่างราบรื่น
ปัญหา: เมื่อคุณบังคับท่ออุตสาหกรรมที่มีความหนามาพบกับวาล์วสุขาภิบาลที่บางกว่า จะเกิด "หน้าผา" หรือขอบภายในที่แหลมคมขึ้น ความไม่ตรงกันนี้ทำให้เกิดความปั่นป่วนของของเหลวอย่างรุนแรงและแรงดันลดลงอย่างมาก ส่งผลให้ปั๊มน้ำหล่อเย็นของคุณทำงานหนักขึ้นและสิ้นเปลืองพลังงาน
อะแดปเตอร์เชื่อม 19MPX CLAMP X SCHEDULE 10S ข้อดี: ด้วยความลาดเอียงภายในที่ตัดเฉือนอย่างแม่นยำ 19MPX ทำหน้าที่เหมือนทางลาดบนทางหลวงที่ราบรื่น โดยจะนำทางสารหล่อเย็นอย่างไม่มีที่ติตลอดการเปลี่ยนผ่าน ขจัดความปั่นป่วน ลดความต้านทานการไหล และรักษาประสิทธิภาพการใช้พลังงาน (PUE) ของศูนย์ข้อมูลให้เหมาะสม

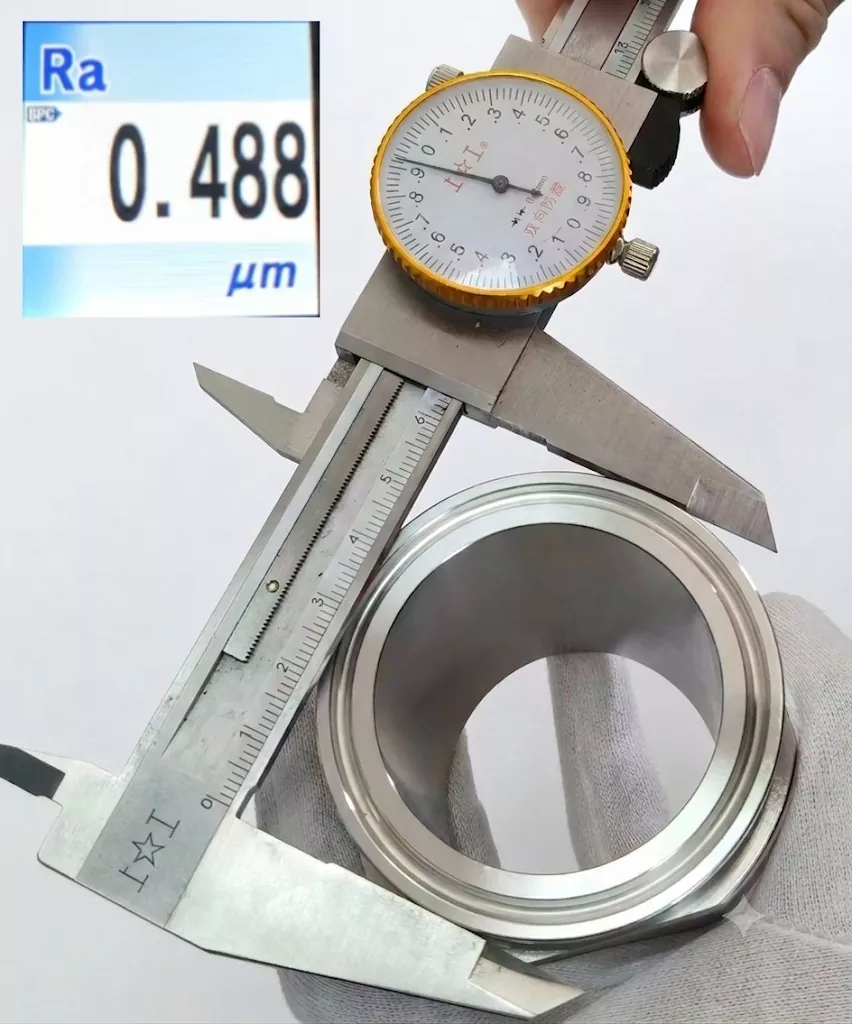

การผลิตที่มีคุณภาพต้องมีการตรวจสอบอย่างเข้มงวด เมื่อเสร็จแล้วผลิตภัณฑ์ของเราจะผ่านจุดตรวจ QC ที่เข้มงวด เราตรวจสอบขนาดที่สำคัญ ได้แก่ ความสูง ID และ OD ควบคู่ไปกับความหยาบของพื้นผิวภายใน (รับประกัน Ra < 0.8 µm) มีการจัดส่งเฉพาะหน่วยที่ปฏิบัติตามข้อกำหนดครบถ้วนเท่านั้น วางใจเราสำหรับชิ้นส่วนที่ผลิตขึ้นอย่างแม่นยำซึ่งเกินความคาดหมายของอุตสาหกรรม
เนื่องจากท่อสุขาภิบาลและท่อ Schedule 10S ใช้มาตรฐานมิติที่แตกต่างกัน อะแดปเตอร์ช่วยสร้างการเปลี่ยนแปลงที่เหมาะสมระหว่างขนาดภายนอกและภายในตามจริง
อะแดปเตอร์มาตรฐานอาจเชื่อมต่อปลายทั้งสองทางด้วยกลไกเท่านั้น 19MPX มุ่งเน้นไปที่การเปลี่ยนแปลงการไหลภายใน ซึ่งช่วยลดการเปลี่ยนแปลงเส้นผ่านศูนย์กลางอย่างกะทันหันระหว่างระบบท่อต่างๆ
ใช่. เหมาะสำหรับระบบ CDU และลูปการทำความเย็นที่การวางท่อตามกำหนดการจำเป็นต้องเชื่อมต่อกับส่วนประกอบที่ใช้ Tri-Clamp
DINGYUE มีตัวเลือกสแตนเลส 304 และ 316L โดยทั่วไปแล้ว 316L จะเลือกใช้สำหรับการใช้งานที่มีความบริสุทธิ์สูงและไวต่อการกัดกร่อน
ใช่. DINGYUE สามารถปรับแต่งขนาดปลายเชื่อม ขนาดแคลมป์ พื้นผิว และข้อกำหนดอื่นๆ ตามความต้องการของโครงการ
มีใบรับรองวัสดุ การตรวจสอบย้อนกลับหมายเลขความร้อน และรายงานการตรวจสอบสำหรับโครงการที่ต้องการเอกสารประกอบ
