ส่วนประกอบทางอุตสาหกรรมจำนวนมากมาพร้อมกับการเชื่อมต่อแบบเกลียวมาตรฐาน ในขณะที่ระบบการประมวลผลที่ถูกสุขอนามัยมักสร้างขึ้นรอบๆ ท่อ Tri-Clamp เมื่อทั้งสองระบบต้องทำงานร่วมกัน การเปลี่ยนอุปกรณ์ที่มีอยู่มักไม่จำเป็น
อะแดปเตอร์ NPT ตัวเมีย DINGYUE 22MP สร้างอินเทอร์เฟซโดยตรงระหว่างไปป์ไลน์ Tri-Clamp และส่วนประกอบ NPT ตัวผู้ การออกแบบนี้ช่วยให้วิศวกรสามารถรวมวาล์ว เครื่องมือ และอุปกรณ์เสริมเข้ากับระบบสุขาภิบาล ขณะเดียวกันก็ทำให้การติดตั้งง่ายและการบำรุงรักษามีประสิทธิภาพ
|
หมวดหมู่ |
ข้อมูลจำเพาะ / ตัวเลือกที่สำคัญ |
แอปพลิเคชั่นและคุณสมบัติ |
|
ประเภทสินค้า / หมายเลขชิ้นส่วน |
• 22MP (อะแดปเตอร์เธรด NPT แบบ Tri-Clamp x ตัวผู้) |
ช่วยให้เกิดการเปลี่ยนผ่านที่ป้องกันการรั่วระหว่างระบบ Tri-Clamp สุขาภิบาลกับท่อแบบเกลียว เซ็นเซอร์ หรืออุปกรณ์เสริม |
|
เกรดวัสดุ |
• สแตนเลส 316L (1.4404) • สแตนเลส 304 (1.4301) |
316L: แนะนำให้ใช้กับ biopharm ของเหลวที่มีความบริสุทธิ์สูง และท่อระบายความร้อนด้วยของเหลว เนื่องจากมีปริมาณคาร์บอนต่ำและมีความต้านทานการกัดกร่อนสูงกว่า 304: เกรดมาตรฐานเชิงพาณิชย์สำหรับอาหาร เครื่องดื่ม ผลิตภัณฑ์นม และการแปรรูปทั่วไป |
|
การเชื่อมต่อด้าย |
• ชาย NPT (ANSI/ASME B1.20.1) • เกลียวเรียวกลึงอย่างแม่นยำ |
รับประกันการยึดเกาะที่แน่นหนาและการปิดผนึกที่เชื่อถือได้เมื่อใช้ร่วมกับน้ำยาซีลเกลียว (เทป/ครีม PTFE) หรือจับคู่กับส่วนประกอบ NPT ตัวเมีย |
|
โปรไฟล์การตัดเฉือน |
• กลึงจากสต็อกแท่งฟอร์จแข็ง • มีให้เลือกทั้งแบบมีหรือไม่มีประแจแบน/ตัวหกเหลี่ยม |
ประแจแบน/ตัวหกเหลี่ยมช่วยให้ขันแน่นด้วยเครื่องมือมาตรฐานโดยไม่ทำลายหน้าหน้าแปลนแคลมป์ยึดสุขาภิบาล |
|
มาตรฐานและการปฏิบัติตามข้อกำหนด |
• มาตรฐานสุขาภิบาล 3-A (การรับรอง 63-04) • ตรงตามมาตรฐาน ASME BPE • FDA 21 CFR 177.2600 และ USP Class VI (สำหรับปะเก็น) • ตรวจสอบย้อนกลับ: รายงานการทดสอบโรงงาน (MTR) พร้อมการติดตามหมายเลขความร้อน |
ได้รับการรับรองอย่างสมบูรณ์สำหรับการประมวลผลที่ถูกสุขลักษณะ รับประกันการปฏิบัติตามองค์ประกอบของวัสดุและความสามารถในการแลกเปลี่ยนกันได้ทั่วโลก |
โครงการวางท่อสุขาภิบาลอาจมีส่วนประกอบจากซัพพลายเออร์หลายราย และมาตรฐานการเชื่อมต่ออาจไม่สอดคล้องกันเสมอไป
อะแดปเตอร์ Npt ตัวเมียขนาด 22MP มอบจุดเปลี่ยนระหว่างท่อ Tri-Clamp และส่วนประกอบ NPT ตัวผู้ ช่วยให้ผู้รับเหมารวมอุปกรณ์ใหม่เข้ากับระบบที่มีอยู่โดยไม่ต้องเปลี่ยนไปป์ไลน์ครั้งใหญ่
ตัวหกเหลี่ยมที่เป็นอุปกรณ์เสริมช่วยให้ผู้ติดตั้งใช้แรงขันที่เหมาะสมกับเครื่องมือมาตรฐาน ในขณะเดียวกันก็ปกป้องพื้นที่เชื่อมต่อของแคลมป์
การออกแบบนี้มีประโยชน์อย่างยิ่งในระหว่างการประกอบอุปกรณ์ การเปลี่ยน และการบำรุงรักษาภาคสนาม ซึ่งประสิทธิภาพในการติดตั้งมีความสำคัญ
เมื่อเปรียบเทียบกับการดัดแปลงแบบเชื่อมถาวร อะแดปเตอร์แบบแคลมป์ช่วยให้เปลี่ยนได้ง่ายขึ้นและปรับเปลี่ยนระบบในอนาคตได้
สำหรับวิศวกรกระบวนการ นี่หมายถึงการหยุดทำงานน้อยลงเมื่อเพิ่มเครื่องมือ เปลี่ยนโครงร่างอุปกรณ์ หรืออัพเกรดวงจรของเหลว

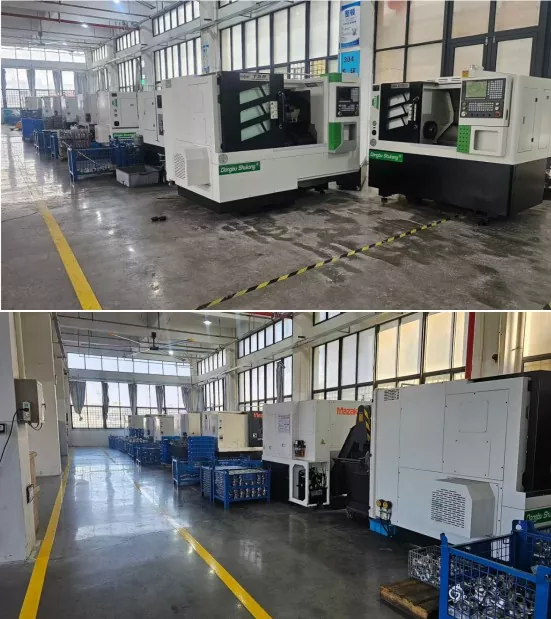

DINGYUE ผลิตอะแดปเตอร์ NPT ตัวเมีย 22MP ผ่านเครื่องจักร CNC ที่มีความแม่นยำ เพื่อรักษาความแม่นยำของเกลียวและขนาดการเชื่อมต่อที่สม่ำเสมอ
วัสดุสแตนเลส 304 และ 316L ได้รับการควบคุมอย่างระมัดระวังระหว่างการผลิต สำหรับการใช้งานที่ต้องการการตรวจสอบย้อนกลับ มีใบรับรองวัสดุและเอกสารการตรวจสอบเพื่อรองรับข้อกำหนดของโครงการ

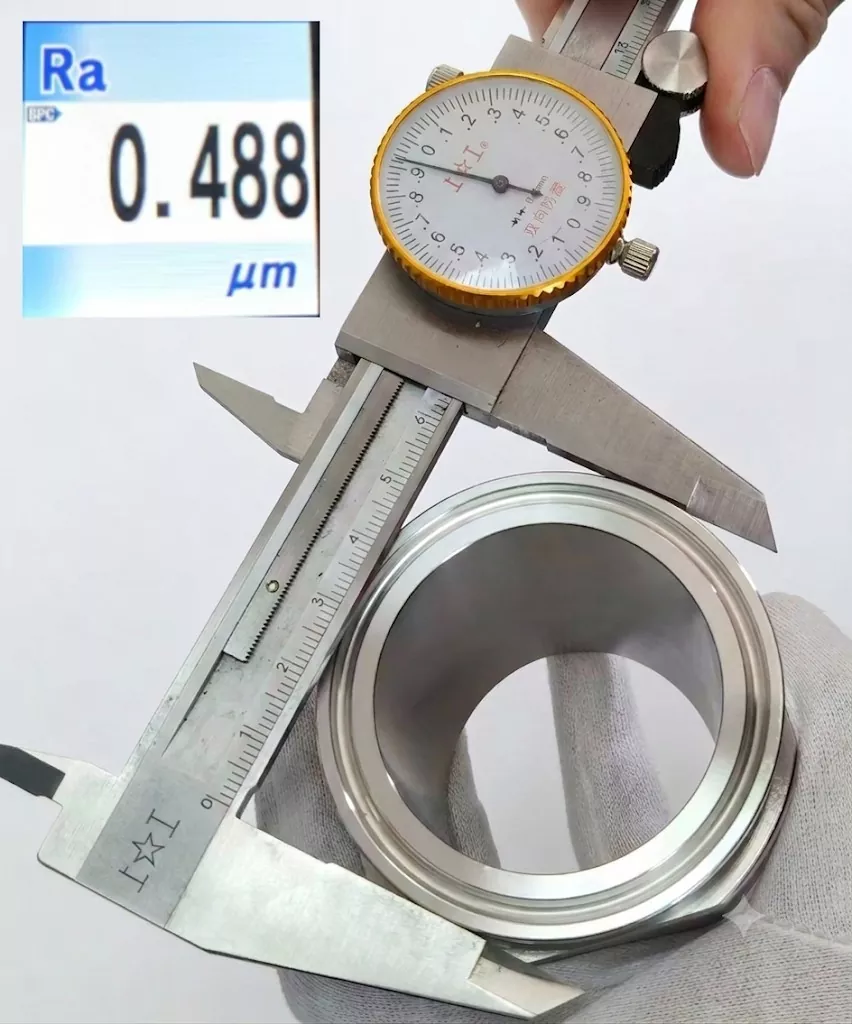

ก่อนจัดส่ง อะแดปเตอร์แต่ละตัวจะได้รับการตรวจสอบสำหรับ:
· ความแม่นยำของเกลียว
· มิติแคลมป์
· สภาพพื้นผิว
· ความสม่ำเสมอของวัสดุ
DINGYUE ควบคุมคุณภาพการตัดเฉือนและความต้องการพื้นผิวเพื่อให้มั่นใจถึงประสิทธิภาพการปิดผนึกที่มั่นคงเมื่อจับคู่กับปะเก็นและแคลมป์ที่เหมาะสม
เชื่อมต่อส่วนประกอบเกลียวตัวผู้ NPT เข้ากับระบบท่อสุขาภิบาล Tri-Clamp ช่วยให้มาตรฐานการเชื่อมต่อที่แตกต่างกันสามารถทำงานร่วมกันได้
ความแตกต่างคือทิศทางการเชื่อมต่อเธรด 21MP ใช้เธรด NPT ตัวผู้ ในขณะที่ 22MP ให้การเชื่อมต่อเธรด NPT ตัวเมียสำหรับการรับส่วนประกอบ NPT ตัวผู้
304 เหมาะสำหรับงานอาหารและอุตสาหกรรมทั่วไป แนะนำให้ใช้ 316L สำหรับสภาพแวดล้อมทางเภสัชกรรม มีความบริสุทธิ์สูง และไวต่อการกัดกร่อน
ใช่. ขนาดเกลียวที่กำหนดเอง ขนาดแคลมป์ วัสดุ และพื้นผิวสำเร็จสามารถผลิตได้ตามความต้องการของโครงการ
ใช่. โดยทั่วไปจะใช้ในชุดประกอบการทำความเย็นแบบโมดูลาร์เพื่อเชื่อมต่อส่วนประกอบอุปกรณ์แบบเกลียวกับเครือข่ายท่อ Tri-Clamp
