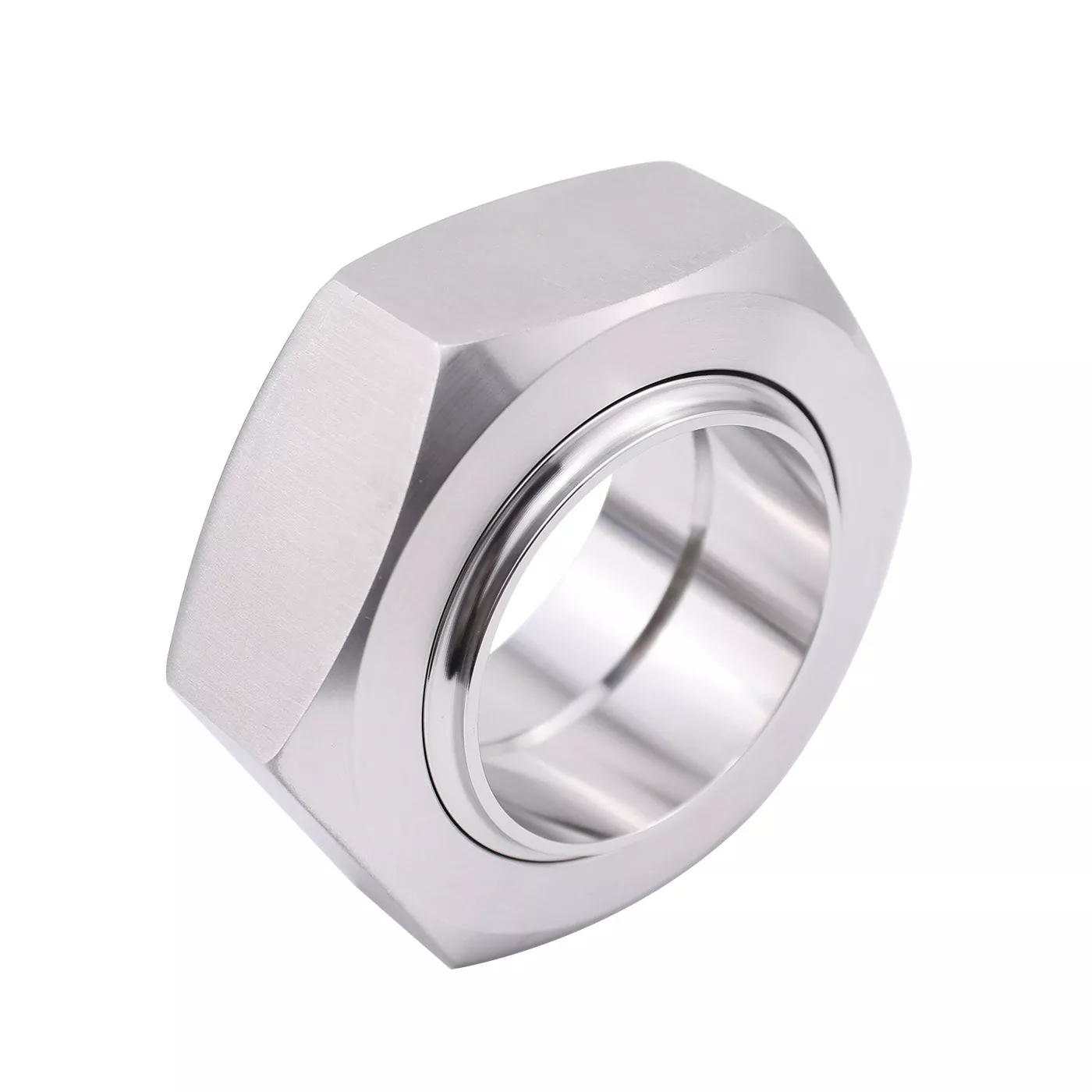

ข้อต่อยูเนี่ยนสเตนเลสสตีลสุขาภิบาล DINGYUE 3A มอบโซลูชันการเชื่อมต่อที่ถูกสุขอนามัยแบบถอดออกได้สำหรับท่อในกระบวนการที่ต้องมีการตรวจสอบ ทำความสะอาด หรือเปลี่ยนอุปกรณ์บ่อยครั้ง

ต่างจากการเชื่อมต่อแบบเชื่อมถาวร สหภาพสุขาภิบาลอนุญาตให้ผู้ปฏิบัติงานตัดการเชื่อมต่อส่วนต่างๆ ของท่อโดยไม่ต้องตัดหรือเชื่อมท่อใหม่ ชุดประกอบแบบยูเนี่ยนประกอบด้วยส่วนประกอบที่ได้รับเครื่องจักรอย่างแม่นยำ รวมถึงน็อตเกลียว ส่วนตัวผู้ ไลเนอร์ และส่วนประกอบซีล ทำให้เกิดการเชื่อมต่อที่ปลอดภัยในขณะที่ยังคงรักษาเส้นทางการไหลภายในที่ราบรื่น

ข้อต่อยูเนี่ยนเหล่านี้ได้รับการออกแบบตามข้อกำหนดด้านสุขอนามัย 3-A เหมาะสำหรับระบบที่คำนึงถึงความสามารถในการทำความสะอาด ความเข้ากันได้ของวัสดุ และความน่าเชื่อถือในการเชื่อมต่อ

ข้อมูลจำเพาะ

การเชื่อมต่อที่ถูกสุขลักษณะที่เข้ากันได้กับมาตรฐาน 3-A

การออกแบบข้อต่อยูเนี่ยนสเตนเลสสตีลสุขาภิบาล 3A มุ่งเน้นไปที่การลดความเสี่ยงในการปนเปื้อนและสนับสนุนขั้นตอนการทำความสะอาดที่ง่ายขึ้น พื้นผิวการตัดเรียบและส่วนประกอบการเชื่อมต่อที่เข้ากันอย่างเหมาะสมช่วยรักษาสภาพที่ถูกสุขลักษณะในท่อของกระบวนการ

สำหรับอุปกรณ์อาหาร เครื่องดื่ม และยา การเลือกวิธีการเชื่อมต่อที่ตรงตามข้อกำหนดด้านสุขอนามัยจะช่วยรักษาประสิทธิภาพของระบบในระหว่างการทำงานในระยะยาว

ถอดประกอบได้ง่ายสำหรับการตรวจสอบและบำรุงรักษา

หนึ่งในเหตุผลหลักที่ลูกค้าเลือกข้อต่อยูเนี่ยนคือความสามารถในการเข้าถึงได้

เมื่อเปรียบเทียบกับการเชื่อมต่อแบบเชื่อม สหภาพสุขาภิบาลสามารถเปิดได้เมื่ออุปกรณ์ต้องมีการตรวจสอบ ทำความสะอาด หรือเปลี่ยนส่วนประกอบ ทำให้เหมาะสำหรับระบบกระบวนการที่ต้องการการเข้าถึงการบำรุงรักษาเป็นประจำ

โครงสร้างเหล็กสเตนเลสเพื่อการใช้งานที่ถูกสุขลักษณะ

DINGYUE จำหน่ายข้อต่อยูเนี่ยน 3A ที่ผลิตจากสแตนเลส 304 และ 316L

โดยทั่วไปแล้ว สแตนเลส 316L จะเลือกใช้สำหรับยาและสภาพแวดล้อมที่มีการกัดกร่อนสูง เนื่องจากมีความต้านทานการกัดกร่อนที่ดีขึ้น ในขณะที่สแตนเลส 304 ถือเป็นโซลูชั่นที่ใช้งานได้จริงสำหรับการใช้งานด้านอาหารและเครื่องดื่มทั่วไป

การทดแทนที่เชื่อถือได้สำหรับระบบสุขาภิบาลที่มีอยู่

สำหรับโครงการบำรุงรักษาและการอัพเกรดอุปกรณ์ การจับคู่ขนาดสหภาพเดิมเป็นสิ่งสำคัญ

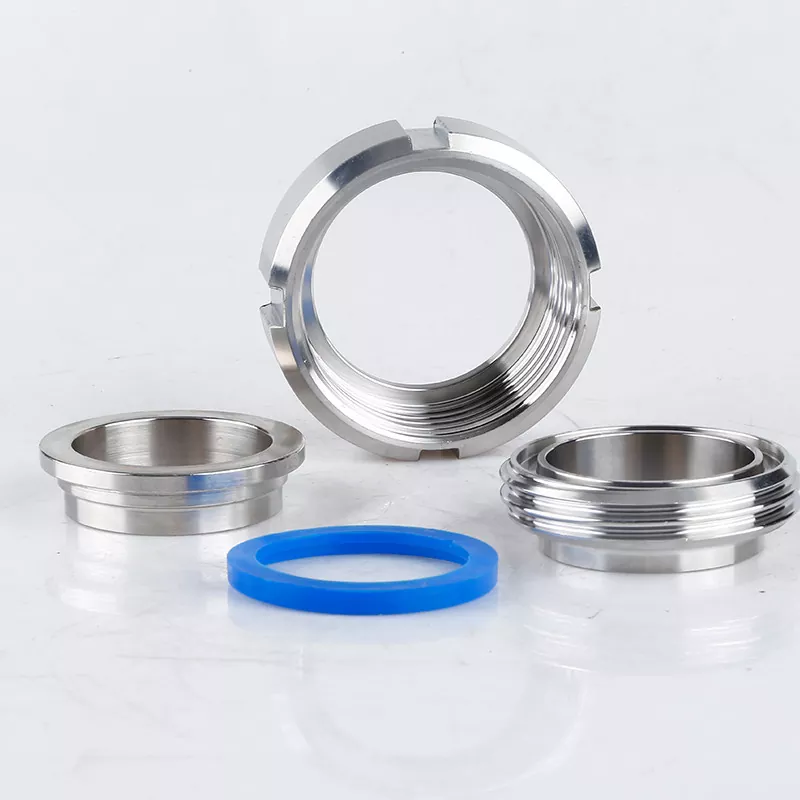

เราจัดหาชุดยูเนี่ยนทดแทนพร้อมส่วนประกอบที่เข้ากันได้ ได้แก่:

· น็อตยูเนี่ยน

· ส่วนชาย

· ไลเนอร์

· ส่วนประกอบปะเก็น/ซีล

ช่วยให้ลูกค้าสามารถเปลี่ยนส่วนประกอบที่สึกหรอได้โดยไม่ต้องปรับเปลี่ยนการออกแบบท่อที่มีอยู่

การใช้งาน

การแปรรูปอาหารและเครื่องดื่ม

สายการผลิตอาหารและเครื่องดื่มจำเป็นต้องมีการเชื่อมต่อด้านสุขอนามัยที่สามารถทนทานต่อการทำความสะอาดบ่อยครั้งและการเปลี่ยนแปลงการผลิต

· อุปกรณ์แปรรูปผลิตภัณฑ์นม

· ระบบการขนย้ายเครื่องดื่ม

· อุปกรณ์การต้มเบียร์

· ไปป์ไลน์การจัดการส่วนผสม

การออกแบบที่ถอดออกได้ช่วยให้ผู้ปฏิบัติงานสามารถเข้าถึงส่วนต่างๆ ของท่อระหว่างการบำรุงรักษาได้โดยไม่ต้องดัดแปลงท่อหลักๆ

ระบบเภสัชกรรมและกระบวนการทางชีวภาพ

อุปกรณ์ทางเภสัชกรรมต้องมีการควบคุมความสะอาดและความเข้ากันได้ของวัสดุอย่างเข้มงวด

· ประมวลผลการลื่นไถล

· ทำความสะอาดระบบถ่ายโอนของเหลว

· การเชื่อมต่ออุปกรณ์ยา

· ห้องปฏิบัติการและระบบการผลิตนำร่อง

การออกแบบที่ถูกสุขลักษณะรองรับการใช้งานที่ต้องมีการตรวจสอบและทำความสะอาดเป็นประจำ

การผลิตอุปกรณ์สุขภัณฑ์

ผู้ผลิตอุปกรณ์มักต้องการส่วนประกอบการเชื่อมต่อที่ได้มาตรฐานซึ่งสามารถรวมเข้ากับถัง ปั๊ม วาล์ว และโมดูลการประมวลผลได้

DINGYUE เป็นผู้จัดหาชุดสหภาพแรงงานสำหรับการใช้งาน OEM ที่ต้องการขนาดที่สม่ำเสมอ การตรวจสอบย้อนกลับของวัสดุ และการจัดหาที่มั่นคง

การบำรุงรักษาและการถอดชิ้นส่วน

ข้อได้เปรียบที่สำคัญของข้อต่อสุขาภิบาลคือช่วยให้เข้าถึงระบบท่อได้ง่ายขึ้นในระหว่างการบำรุงรักษา

เมื่อแยกชิ้นส่วนสหภาพ 3A โดยทั่วไปแล้วผู้ปฏิบัติงานจะต้อง:

1. หยุดการไหลของกระบวนการและปล่อยแรงดันของระบบ

2. คลายน็อตสหภาพโดยใช้เครื่องมือที่เหมาะสม

3. แยกส่วนประกอบการเชื่อมต่อเพื่อตรวจสอบหรือทำความสะอาด

4. ตรวจสอบสภาพปะเก็นก่อนประกอบกลับ

ในระหว่างการบำรุงรักษาควรให้ความสนใจกับ:

· การจัดตำแหน่งที่เหมาะสมระหว่างส่วนเชื่อมต่อ

· สภาพของพื้นผิวซีลปะเก็น

· การสึกหรอของเกลียวบนน็อตยูเนี่ยน

· ความเสียหายหรือการเสียรูปของส่วนประกอบซีล

การเปลี่ยนปะเก็นที่สึกหรอและการรักษาพื้นผิวซีลที่สะอาดจะช่วยยืดอายุการใช้งานของชุดเชื่อมต่อ

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างทางโครงสร้างหลักระหว่างสหภาพ 3A และสหภาพ SMS หรือ DIN

ตอบ: สหภาพ 3A ใช้ขนาดท่อตามจักรวรรดิสหรัฐอเมริกาและรูปทรงการซีลบ่าแบบเอียงหรือหน้าแบนเฉพาะที่เป็นไปตามมาตรฐาน 3-A ของอเมริกา ในขณะที่สหภาพแรงงาน SMS และ DIN เป็นไปตามมาตรฐานมิติและเกลียวของยุโรป

คำถามที่ 2: ฉันสามารถแลกเปลี่ยนชิ้นส่วนจากผู้ผลิตหลายรายสำหรับสหภาพ 3A ได้หรือไม่

ตอบ: แม้ว่าสหภาพ 3A มาตรฐานจะเป็นไปตามแนวทางขนาดที่กำหนด แต่พิกัดความเผื่อในการตัดเฉือนเล็กน้อยบนเกลียวประแจและที่ยึดปะเก็นอาจแตกต่างกันไป แนะนำให้จัดหาชุดที่สมบูรณ์หรือส่วนประกอบที่ตรงกันที่ได้รับการตรวจสอบจากซัพพลายเออร์รายเดียวกันเพื่อประสิทธิภาพที่ปราศจากการรั่วไหล

คำถามที่ 3: ข้อต่อยูเนี่ยนสเตนเลสสตีลสุขาภิบาล 3A เหมาะสำหรับการใช้งานด้านเภสัชกรรมหรือไม่

ใช่. ข้อต่อยูเนี่ยน 3A ที่ทำจากสแตนเลส 316L มักใช้ในระบบการผลิตยาและการประมวลผลที่สะอาด ซึ่งจำเป็นต้องมีการออกแบบที่ถูกสุขลักษณะและการเข้าถึงการบำรุงรักษาที่เชื่อถือได้

คำถามที่ 4: ฉันสามารถใช้ชิ้นส่วนอะไหล่จากซัพพลายเออร์ของสหภาพแรงงานรายอื่นได้หรือไม่

แม้ว่าขนาดสหภาพ 3A จะเป็นไปตามข้อกำหนดมาตรฐาน แต่พิกัดความเผื่อของเครื่องจักรและการจับคู่ส่วนประกอบอาจแตกต่างกันระหว่างผู้ผลิต การใช้ชุดยูเนี่ยนที่เข้าคู่กันอย่างสมบูรณ์ช่วยให้มั่นใจได้ถึงประสิทธิภาพการซีลที่เหมาะสม

คำถามที่ 5: ฉันควรเลือกวัสดุสแตนเลสชนิดใด 304 หรือ 316L

สแตนเลส 304 มักใช้สำหรับงานอาหารและเครื่องดื่มทั่วไป สแตนเลส 316L เป็นที่ต้องการสำหรับการใช้งานด้านเภสัชกรรม เคมี และการใช้งานที่ต้องการความต้านทานการกัดกร่อนที่สูงขึ้น

คำถามที่ 6: มีวัสดุปะเก็นใดบ้างสำหรับอุปกรณ์ข้อต่อยูเนี่ยน 3A

DINGYUE มีตัวเลือกปะเก็นต่างๆ รวมถึง EPDM, ซิลิโคน, FKM และ PTFE วัสดุที่เหมาะสมขึ้นอยู่กับอุณหภูมิ สารเคมีในการทำความสะอาด และตัวกลางในกระบวนการ
