ข้อต่อท่อแบบยืดหยุ่น Tri Clamp และจีบ

การต่อท่ออ่อนมักจะกลายเป็นจุดอ่อนที่สุดในระบบท่อ โดยเฉพาะอย่างยิ่งเมื่อท่อต้องทนทานต่อการเปลี่ยนแปลงแรงดัน การทำความสะอาดบ่อยครั้ง หรือการติดตั้งซ้ำๆ ข้อต่อท่ออ่อนแบบ Tri Clamp และการย้ำสายใช้ลวดหนามท่อสแตนเลสรวมกับปลอกย้ำแบบถาวรเพื่อยึดสายยางให้อยู่กับที่ ป้องกันการคลายหรือหลุดออกระหว่างการทำงาน

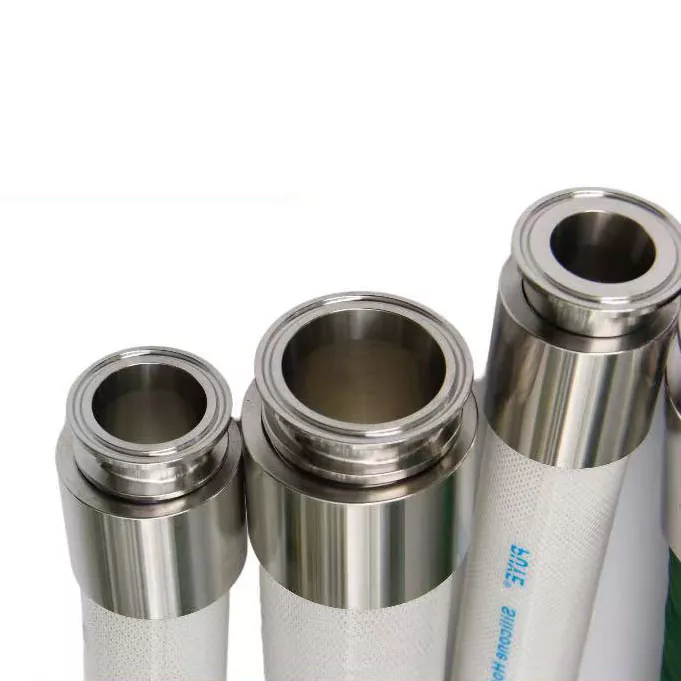

ปลายแบบ Tri-Clamp ช่วยให้ชุดท่อเชื่อมต่อโดยตรงกับอุปกรณ์ท่อสุขาภิบาล ในขณะที่ปลอกแบบจีบจะสร้างแรงยึดที่สม่ำเสมอรอบๆ ตัวท่อ มีให้เลือกใช้กับข้อต่อสแตนเลส 304 หรือ 316L และวัสดุท่อที่ถูกสุขอนามัย วิธีการเชื่อมต่อนี้เหมาะสำหรับระบบที่ต้องการความสามารถในการทำความสะอาด การกำหนดเส้นทางที่ยืดหยุ่น และอายุการใช้งานที่ยาวนาน ขนาดท่อ มาตรฐานแคลมป์ และการกำหนดค่าข้อต่อสามารถปรับแต่งได้ตามความต้องการของโครงการที่แตกต่างกัน

รายละเอียดข้อมูลจำเพาะ

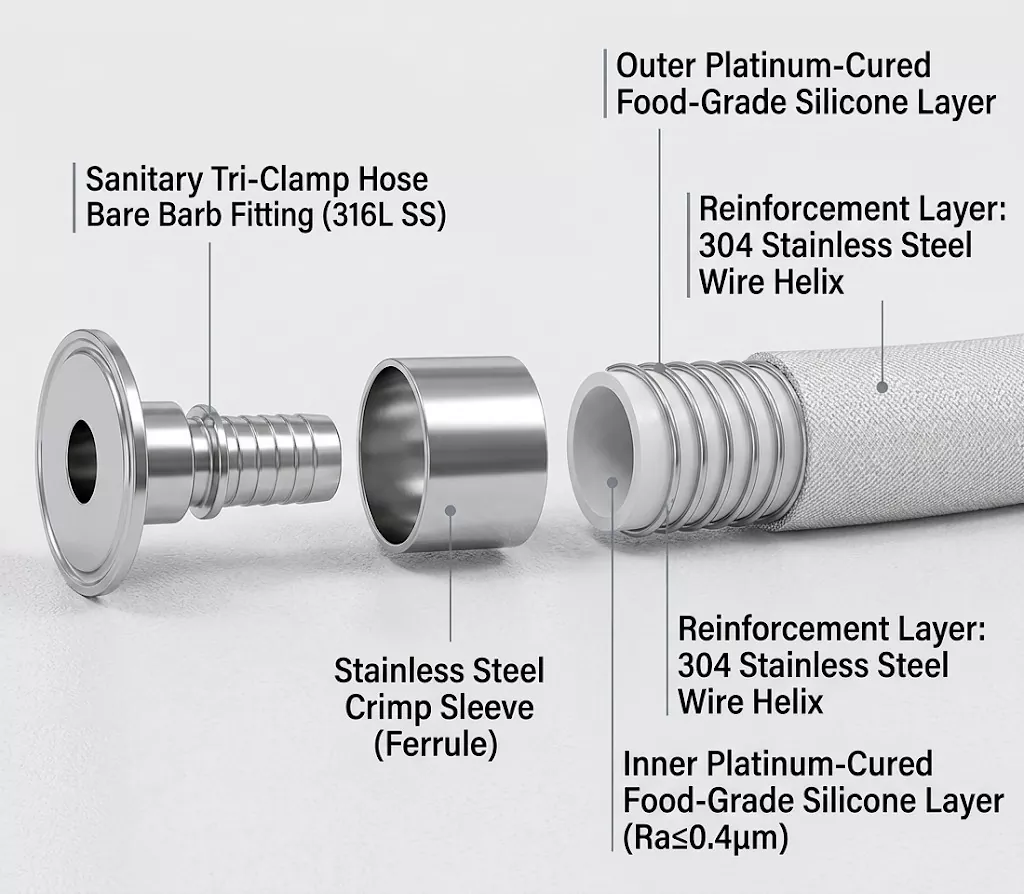

ข้อดีของการก่อสร้างและวัสดุที่สำคัญ

การเชื่อมต่อแบบย้ำอย่างถาวร: ปลอกสแตนเลสถูกย้ำด้วยเครื่องจักรเหนือข้อต่อแบบหลายข้อ สร้างซีลแบบถาวร ป้องกันการงัดแงะ ซึ่งป้องกันไม่ให้ท่อหลุดออกภายใต้แรงกดทับหรือแรงสั่นสะเทือนหนัก

โครงสร้างซิลิโคนที่ผ่านการบ่มด้วยทองคำขาว: ไม่มีกลิ่น ไม่มีรส และไม่ชะล้าง การบ่มด้วยแพลตตินัมช่วยให้มั่นใจได้ถึงความบริสุทธิ์ที่เหนือกว่าและความสามารถในการสกัดได้ต่ำกว่าเมื่อเทียบกับซิลิโคนที่ผ่านการบ่มด้วยเปอร์ออกไซด์มาตรฐาน

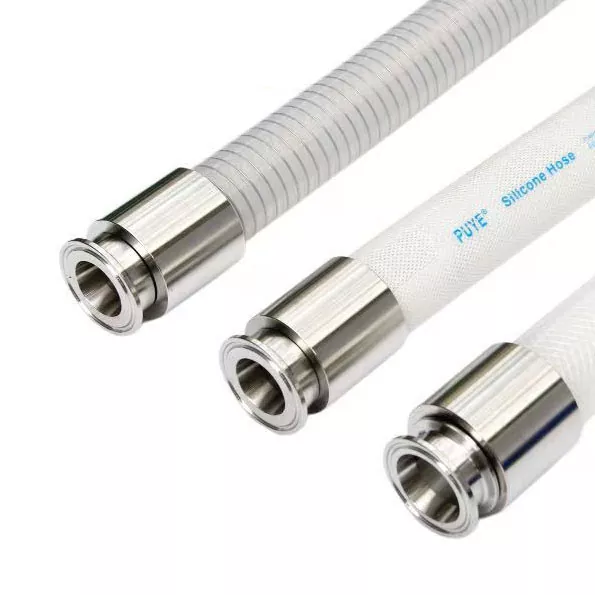

ความต้านทานต่อสุญญากาศและการหักงอ: เสริมด้วยเกลียวลวดสแตนเลส 304 สายยางจะรักษาเส้นผ่านศูนย์กลางภายในเต็มในระหว่างการโค้งงอที่แน่นหนาและการดำเนินการสุญญากาศสูง/การดูดโดยไม่ทำให้แบนหรือยุบตัว

รูด้านในเคลือบกระจกเรียบเนียนเป็นพิเศษ: พื้นผิวภายในเรียบป้องกันการสะสมของผลิตภัณฑ์ ลดการสูญเสียแรงเสียดทาน และรับประกันการทำความสะอาด CIP/SIP ได้อย่างง่ายดาย

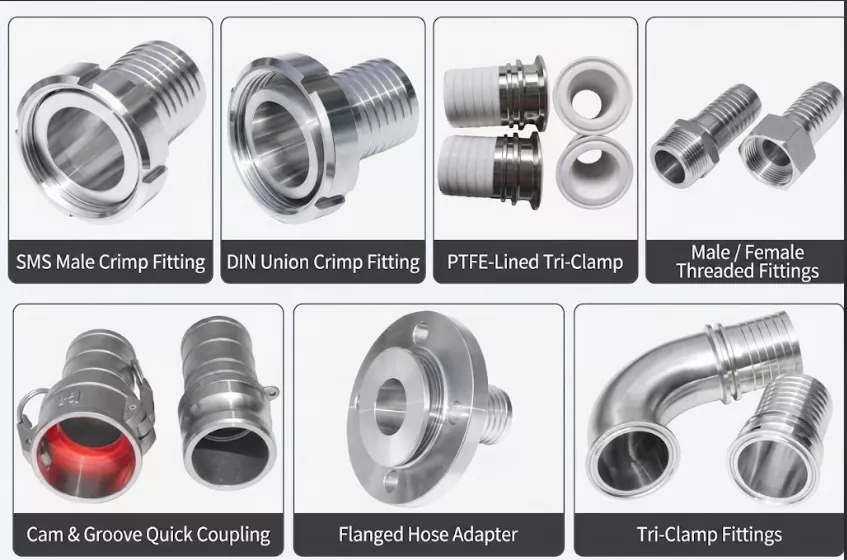

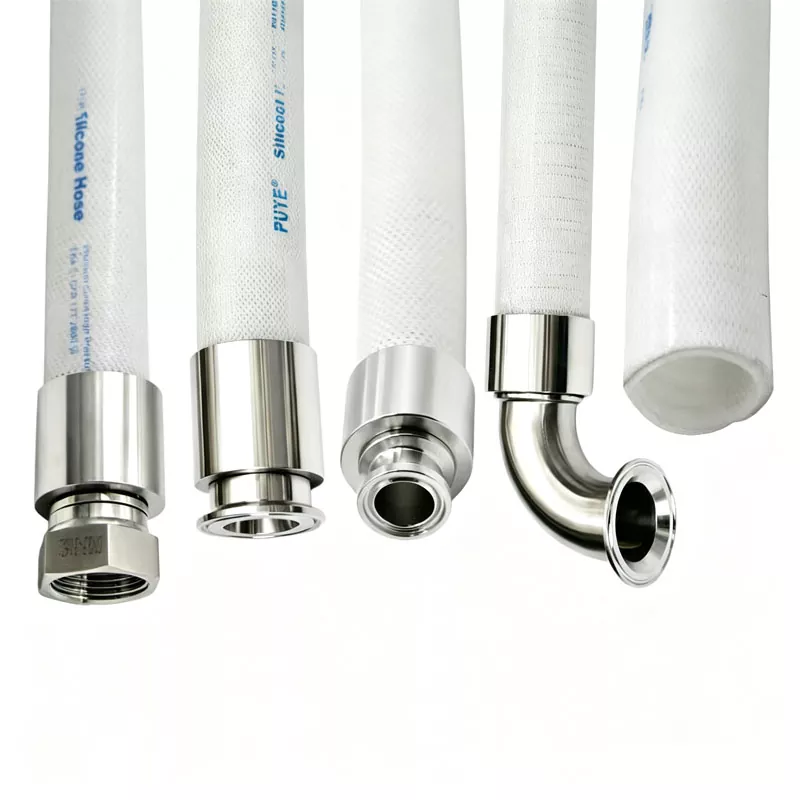

รูปแบบการเชื่อมต่อสิ้นสุดที่มีอยู่

Tri-Clamp / Tri-Clover (TC): การออกแบบข้อศอกแบบตรงและ $90^\circ$ ตรงตามมาตรฐาน ASME BPE และ 3-A เพื่อการประกอบที่รวดเร็วและไม่ต้องใช้เครื่องมือ

สหภาพสุขาภิบาลแห่งยุโรป (DIN และ SMS): น็อตหมุน DIN ที่ได้รับเครื่องจักรอย่างแม่นยำและข้อต่อเกลียวนอก SMS สำหรับอุปกรณ์นมและการผลิตเบียร์ของยุโรป

อะแดปเตอร์เกลียวอุตสาหกรรม: เกลียว NPT / BSPT ตัวผู้และตัวเมียสำหรับเชื่อมต่อโดยตรงกับปั๊ม ท่อร่วม และท่อแข็ง

อะแดปเตอร์หน้าแปลนและ Camlock: ปลายหน้าแปลน ANSI/DIN สำหรับระบบที่ใช้งานหนักและข้อต่อ Camlock (EC) ที่ตัดการเชื่อมต่ออย่างรวดเร็วเพื่อการถ่ายโอนของเหลวอย่างรวดเร็ว

ข้อต่อ PTFE ที่ทนต่อการกัดกร่อน: หน้าแปลนและปลายแคลมป์มีซับใน PTFE แบบเต็มสำหรับสารละลายเคมีที่มีฤทธิ์กัดกร่อนสูง

คำถามที่พบบ่อย

ถาม: ฉันจะรู้ได้อย่างไรว่าข้อต่อนี้ตรงกับข้อต่อท่ออ่อนแบบไตรแคลมป์และความหนาของผนังย้ำหรือไม่

ตอบ: สิ่งนี้สำคัญมากสำหรับการย้ำ! อุปกรณ์ของเราได้รับการออกแบบตามรหัสท่อสุขาภิบาลมาตรฐาน (เส้นผ่านศูนย์กลางภายใน) และความหนาของผนังทั่วไป เมื่อสั่งซื้อ เพียงแจ้งให้เราทราบเส้นผ่านศูนย์กลางด้านในและเส้นผ่านศูนย์กลางภายนอก (OD) ของสายยางของคุณ แล้วเราจะแจ้งขนาดปลอกที่แน่นอนเพื่อรับประกันการย้ำที่ปลอดภัย

ถาม: มี "ช่องว่าง" ระหว่างข้อต่อท่ออ่อนแบบไตรแคลมป์และหางปลา กับข้อต่อที่แบคทีเรียสามารถเจริญเติบโตได้หรือไม่

ตอบ: ไม่ใช่ด้วยการออกแบบของเรา! ก้านย้ำของเรามีการออกแบบส่วนหางที่เรียบและประสานกัน เมื่อรัดด้วยปลอกอย่างเหมาะสม การเปลี่ยนระหว่างซับด้านในของท่อและก้านสแตนเลสจะไร้รอยต่อเกือบทั้งหมด ซึ่งจะช่วยขจัดรอยแยกและช่วยให้เส้นของคุณถูกสุขลักษณะ 100%

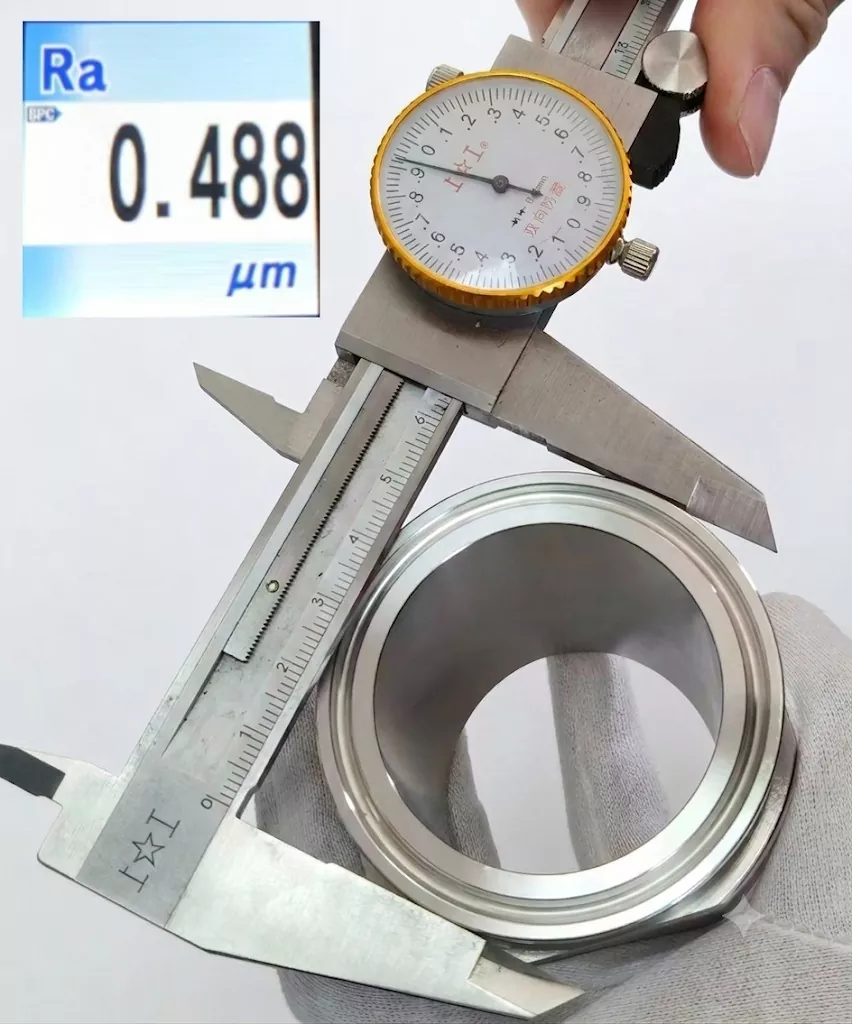

การควบคุมคุณภาพและความหยาบ

มาตรฐานคุณภาพของเรานั้นเรียบง่าย: สมบูรณ์แบบหรือไม่มีอะไรเลย ทุกชุดต้องผ่านการตรวจสอบ 100% สำหรับความสูง ID OD และพื้นผิวภายใน (Ra < 0.8 µm) เฉพาะผลิตภัณฑ์ที่ตรงตามมาตรฐานระดับสูงนี้เท่านั้นที่จะถูกจัดส่งออกไป มั่นใจได้ว่าคำสั่งซื้อของคุณถูกสร้างขึ้นและทดสอบว่าใช้งานได้

Service Support From DINGYUE

โครงการวางท่อสุขาภิบาลทุกโครงการมีข้อกำหนดที่แตกต่างกัน ตั้งแต่ขนาดการเชื่อมต่อและการเลือกวัสดุไปจนถึงกำหนดการส่งมอบและเงื่อนไขการติดตั้ง DINGYUE ให้การสนับสนุนทางเทคนิคตลอดกระบวนการจัดซื้อเพื่อช่วยให้ลูกค้าเลือกส่วนประกอบที่เหมาะสมและดำเนินโครงการให้เสร็จสิ้นได้อย่างราบรื่น

ก่อนการผลิต ทีมงานของเราจะช่วยเหลือในการเลือกผลิตภัณฑ์ การยืนยันการวาด และข้อกำหนดที่กำหนดเอง รวมถึงขนาดพิเศษ การตกแต่งพื้นผิว วัสดุ และมาตรฐานการเชื่อมต่อ ตัวอย่างมีไว้สำหรับการทดสอบและตรวจสอบก่อนคำสั่งซื้อจำนวนมาก

ในระหว่างการผลิต แต่ละชุดจะได้รับการตรวจสอบตามขั้นตอนคุณภาพที่เข้มงวด สามารถจัดเตรียมใบรับรองวัสดุ บันทึกการตรวจสอบขนาด และเอกสารตรวจสอบย้อนกลับการผลิตได้ เพื่อให้แน่ใจว่าทุกส่วนประกอบตรงตามข้อกำหนดของโครงการ

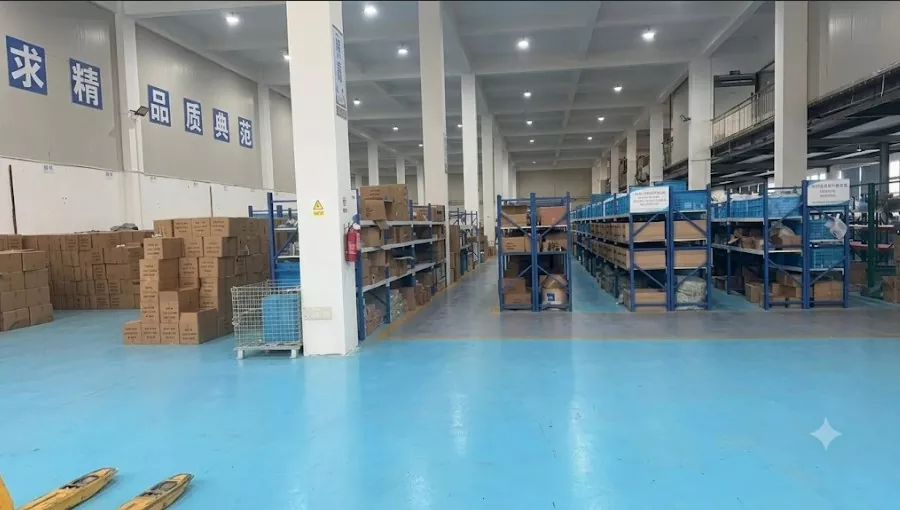

สำหรับการสั่งซื้อระหว่างประเทศ DINGYUE รองรับบรรจุภัณฑ์แบบมืออาชีพ การประสานงานการจัดส่ง และการอัปเดตคำสั่งซื้อตั้งแต่การผลิตจนถึงการจัดส่ง หลังจากได้รับผลิตภัณฑ์แล้ว ลูกค้ายังสามารถรับคำแนะนำในการติดตั้ง ความช่วยเหลือด้านเทคนิค และการสนับสนุนการเปลี่ยนทดแทนได้เมื่อจำเป็น
