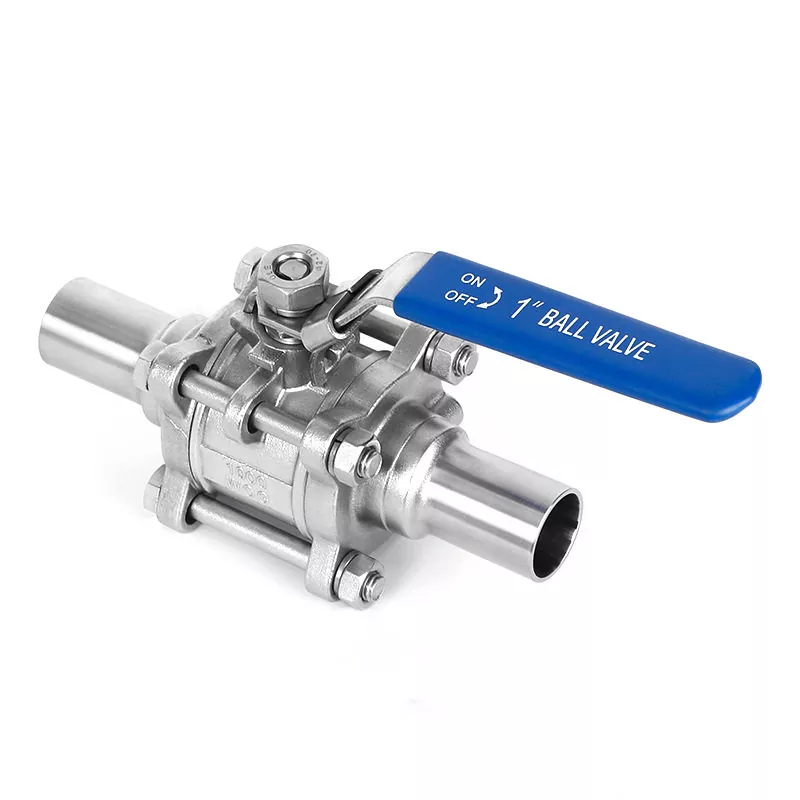

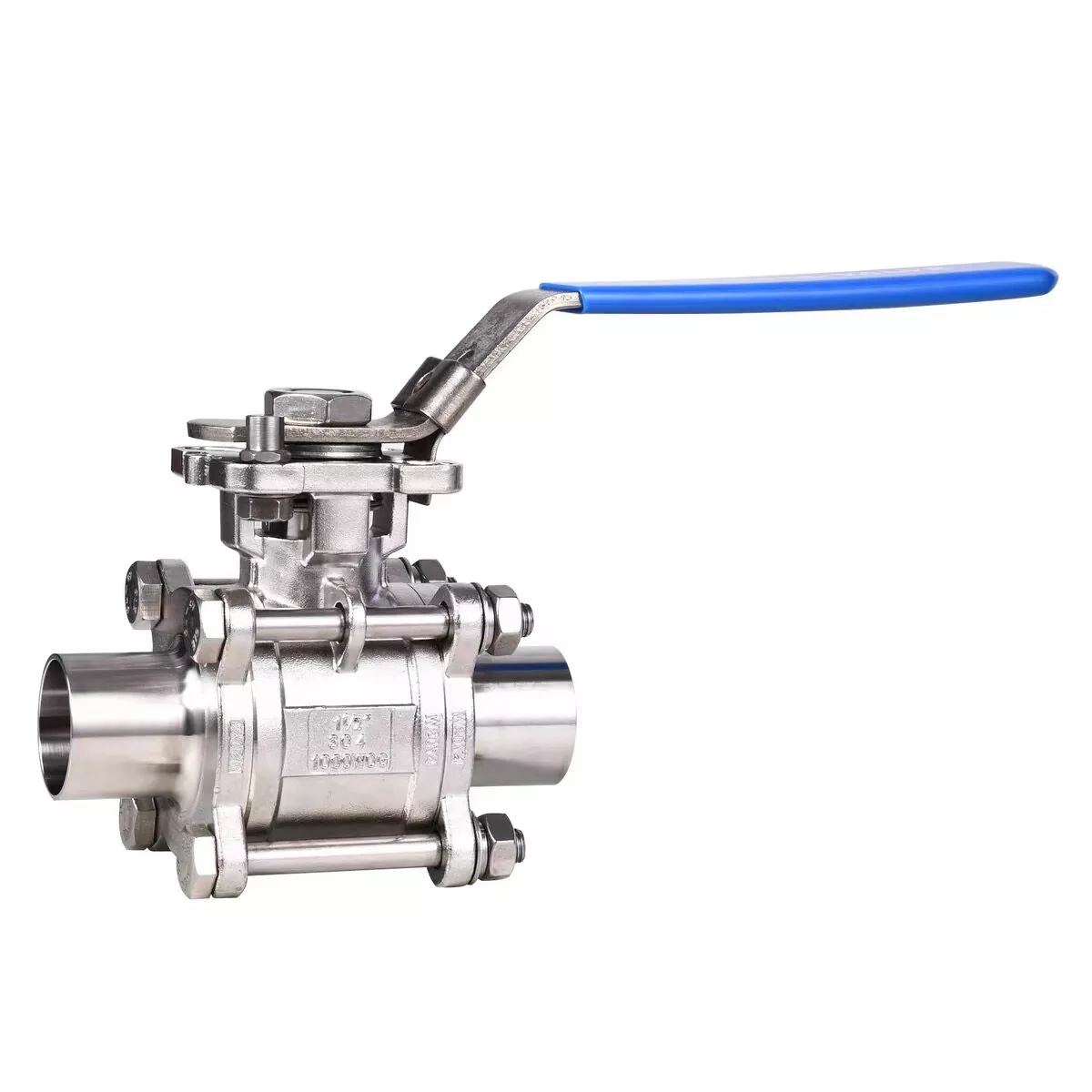

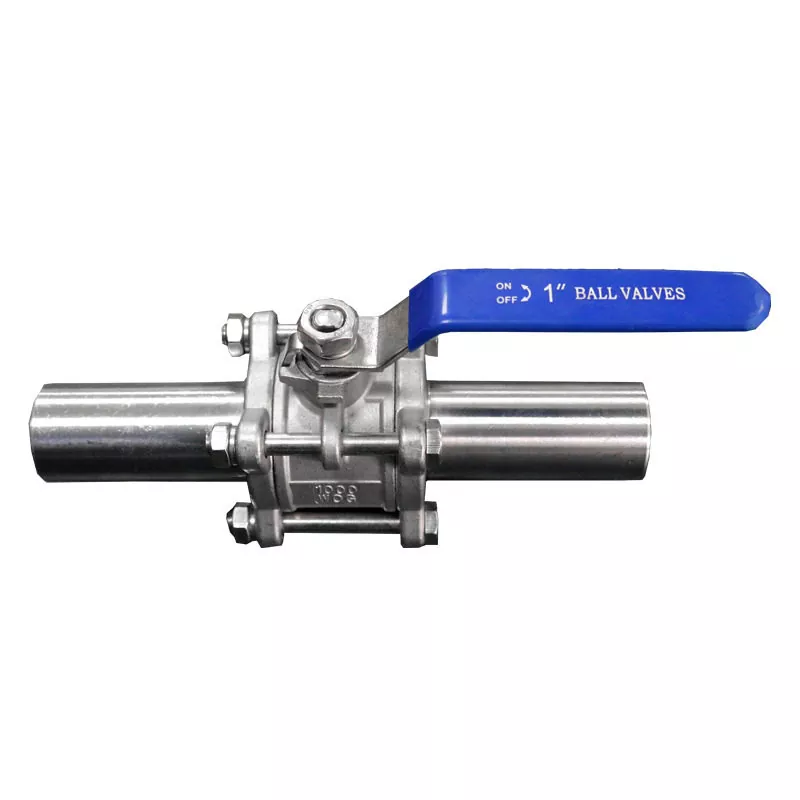

บอลวาล์วสุขาภิบาลแบบเจาะเต็มรอยเชื่อมเป็นวาล์วแยกสุขาภิบาลที่ใช้ลูกบอลเจาะที่มีทางไหลตรงกับรูท่อที่ระบุ ต่างจากการออกแบบพอร์ตแบบลดขนาด การกำหนดค่าแบบเต็มรูจะช่วยลดข้อจำกัดที่สร้างโดยตัววาล์วเมื่อวาล์วเปิดจนสุด

การเชื่อมต่อแบบเชื่อมทำให้เกิดการเชื่อมต่อแบบถาวรระหว่างวาล์วและท่อในกระบวนการ ทำให้การกำหนดค่านี้เหมาะอย่างยิ่งสำหรับระบบสุขาภิบาลที่ต้องการข้อต่อทางกลน้อยกว่า

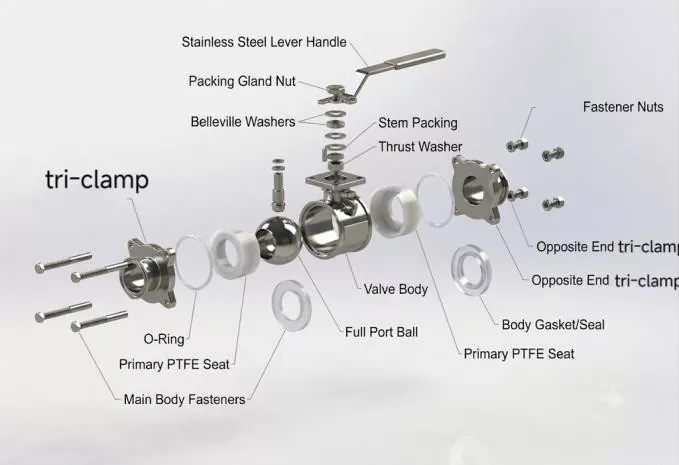

การก่อสร้างขั้นพื้นฐานประกอบด้วย:

· ตัววาล์ว สเตนเลส

· ลูก สเตนเลส พอร์ตเชื่อมต่อ เต็ม

· ก้านวาล์ว กลึงอย่างแม่นยำ

· PTFE หรือที่นั่ง PTFE แบบดัดแปลง

· ส่วนประกอบการซีลก้าน

· การเชื่อมต่อแบบเชื่อมชนสิ้นสุด

· ตัวเลือกการสั่งงานแบบแมนนวล แบบนิวแมติก หรือแบบไฟฟ้า

การผสมผสานนี้ทำให้วาล์วแตกต่างจากบอลวาล์วแบบเกลียวทั่วไป: จุดมุ่งหมายไม่ได้อยู่ที่การเปิดและปิดท่อเท่านั้น แต่ยังในการรักษาเส้นทางการไหลของกระบวนการที่ต่อเนื่อง ทำความสะอาดได้ และมีข้อจำกัดต่ำ

เมทริกซ์พารามิเตอร์ทางเทคนิค

1. ตัววาล์วและการออกแบบแบบเต็มพอร์ต

ตัวเครื่องผลิตจากสเตนเลสสตีล ASTM A351 CF3M (316L) บิลเล็ตเดี่ยว การตีจะขจัดความพรุนระดับจุลภาคที่มีอยู่ในเหล็กหล่อ เพื่อป้องกันไม่ให้สารอันตรายซึมเข้าไปในโครงสร้างโลหะ รูปทรงเจาะเต็มหมายความว่าเมื่อวาล์วอยู่ในตำแหน่งเปิดเต็มที่ เครื่องมือพิกสามารถผ่านท่อได้อย่างราบรื่นสำหรับรอบการทำความสะอาดกลไก

2. ระบบปิดผนึกช่องเติมขั้นสูง

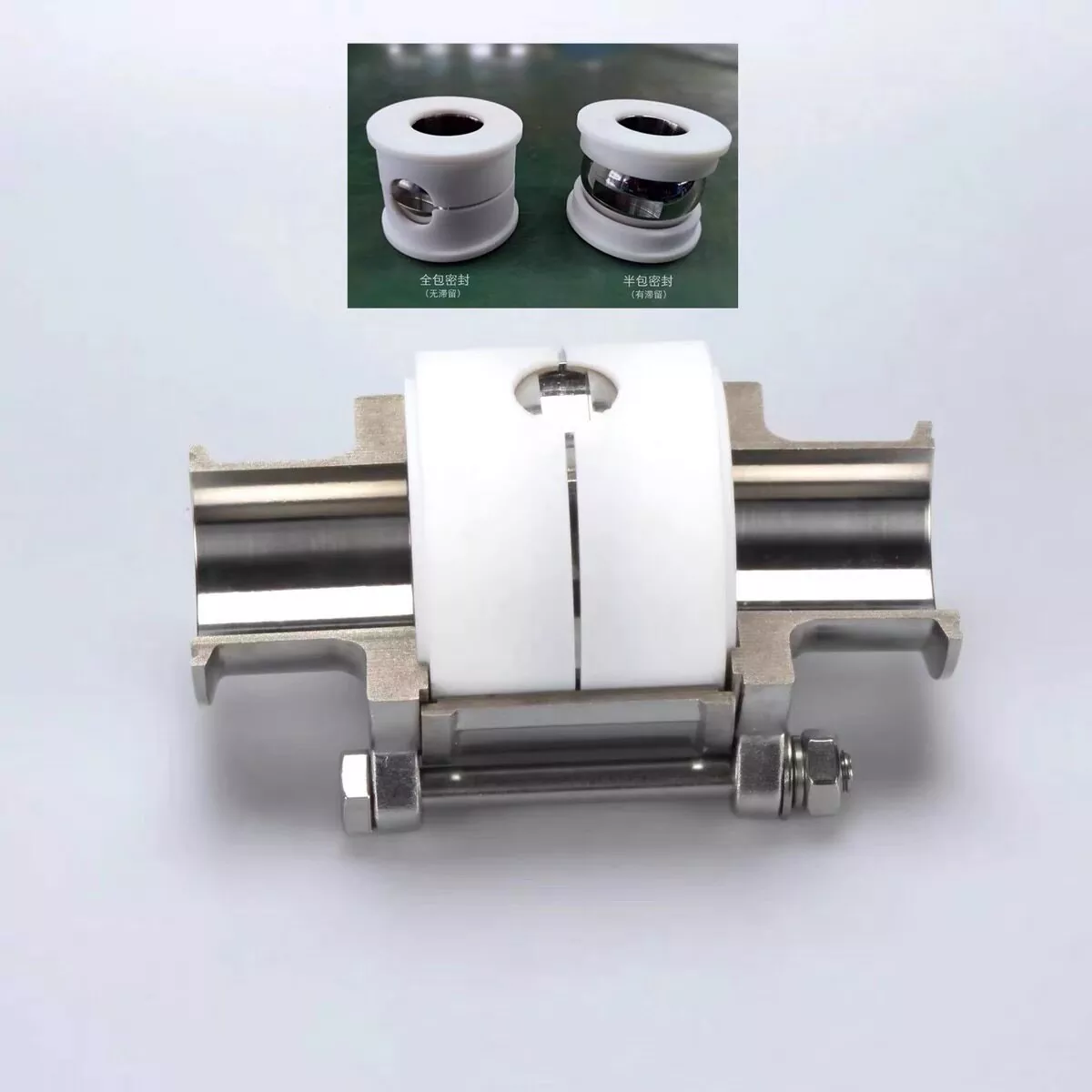

บอลวาล์วมาตรฐานจะเว้นช่องว่างระหว่างบอลกับตัวเรือนวาล์วโดยเจตนา เมื่อของเหลวไหลผ่าน ผลิตภัณฑ์จำนวนเล็กน้อยจะติดอยู่ในช่องว่างเหล่านี้ ทำให้เกิดการเจริญเติบโตของแบคทีเรียและการปนเปื้อนเป็นชุด บอลวาล์วสุขาภิบาลแบบเจาะเต็มของเราใช้ที่นั่งเติมช่องที่ขึ้นรูปด้วยแม่พิมพ์อย่างแม่นยำ ที่นั่งเหล่านี้เติมเต็มช่องว่างรอบๆ ลูกบอลได้อย่างสมบูรณ์ โดยไม่เหลือที่สำหรับของเหลวที่ตกค้างซ่อนอยู่

3. ปลายเชื่อมที่มีความแม่นยำ

ปลายเชื่อมชนได้รับการตัดเฉือนเพื่อให้ได้ค่าความคลาดเคลื่อนที่แน่นอนซึ่งสอดคล้องกับมาตรฐานการวางท่อทั่วโลก (ASME BPE Series AM, DIN 11860 Range 2) รอยเชื่อมแบบขยายช่วยให้มั่นใจได้ว่าการสร้างความร้อนระหว่างการเชื่อม TIG แบบวงโคจรจะไม่ทำให้ซีล PTFE ภายในบิดเบี้ยวหรือละลาย ทำให้มั่นใจได้ว่าจะวางเข้าที่ได้อย่างราบรื่นสำหรับแท่นเชื่อมอัตโนมัติ

[วาล์วขั้นสูงของเรา: เติมโพรง -> เส้นทางฟลัชเชิงเส้น -> Zero Dead Zones]

ตัวเลือกการดำเนินการ

บอลวาล์วสุขาภิบาลแบบเชื่อมเต็มสามารถจัดหาสำหรับการใช้งานด้วยตนเองหรือรวมเข้ากับระบบควบคุมกระบวนการอัตโนมัติ

สำหรับการติดตั้งแบบอัตโนมัติ ควรเลือกแอคชูเอเตอร์ตามแรงบิดที่ต้องการ ความถี่ในการทำงาน สัญญาณควบคุม และตำแหน่งที่ล้มเหลว แทนที่จะจับคู่แอคชูเอเตอร์กับขนาดวาล์วที่ระบุ

การใช้งาน การติดตั้ง และข้อควรระวัง

การติดตั้งที่เหมาะสมจะรักษาข้อดีทางกลของวาล์วที่มีความบริสุทธิ์สูงไว้ ปฏิบัติตามหลักเกณฑ์ทางวิศวกรรมเหล่านี้เพื่อให้แน่ใจว่าการทดสอบการใช้งานระบบจะสมบูรณ์แบบ:

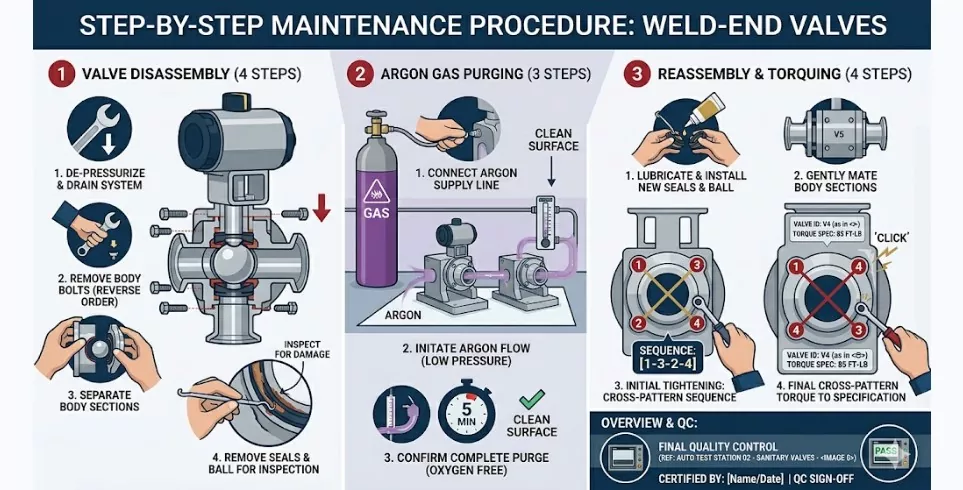

การเตรียมการก่อนการเชื่อม: ก่อนที่จะเริ่มการเชื่อม TIG แบบอัตโนมัติหรือแบบแมนนวล จะต้องถอดบอลวาล์วสุขาภิบาลที่เชื่อมเต็มรูออกทั้งหมดเพื่อป้องกันไม่ให้ความร้อนสูงของส่วนโค้งเกิดการบิดเบี้ยวหรือไหม้ที่นั่ง PTFE ภายในและซีลก้าน ควรยึดและเชื่อมฝาท้ายทั้งสองเข้ากับท่อเท่านั้น

ทำไมต้องเลือก DingYue?

ตัวเลือกการจัดส่งที่ยืดหยุ่น

เราจัดการข้อกำหนดด้านน้ำหนักและปริมาณการขนส่งที่หลากหลายทุกวัน ตัวอย่างเช่น คำสั่งซื้อขนาดกลางในช่วงกลางปี ​​2026 เมื่อเร็วๆ นี้ มีน้ำหนักสุทธิ 890 กิโลกรัม บรรจุลงในกล่องขนส่งขนาดกะทัดรัด เพื่อความปลอดภัยสูงสุดในระหว่างการขนส่งทางอากาศและทางทะเลระหว่างประเทศ สินค้าถูกจัดวางบนพาเลทโดยใช้ลังมาตรฐานที่ผ่านการอบด้วยความร้อน ทำให้น้ำหนักรวมรวมอยู่ที่ 930 กิโลกรัม และรับประกันการจัดการที่ง่ายดายด้วยรถยกมาตรฐาน

ไม่ว่าคุณจะต้องการน้ำหนักบรรทุกน้อยกว่าตู้คอนเทนเนอร์ (LCL) น้ำหนักบรรทุกเต็มตู้ (FCL) หรือการขนส่งทางอากาศด่วนผ่านผู้ให้บริการจัดส่งระหว่างประเทศรายใหญ่ (DHL, FedEx, UPS) ทีมโลจิสติกส์เฉพาะของเราจะจัดการเอกสารการส่งออก เอกสารพิธีการศุลกากร และการติดตามสินค้าทั้งหมด เพื่อให้มั่นใจว่าการจัดส่งไปยังสถานที่ของคุณเป็นไปอย่างราบรื่น

คำถามที่พบบ่อย

บอลวาล์วสุขาภิบาลแบบเชื่อมเต็มเจาะคืออะไร?

เป็นบอลวาล์วสุขาภิบาลที่มีช่องทางไหลเต็มพอร์ตและปลายเชื่อมชน ออกแบบมาสำหรับการติดตั้งถาวรในระบบท่อที่ถูกสุขลักษณะหรือมีความบริสุทธิ์สูง

ข้อดีของบอลวาล์วแบบเต็มรูคืออะไร?

การออกแบบแบบเต็มช่องช่วยให้ทางเดินภายในของลูกบอลใกล้เคียงกับรูของท่อเมื่อเปิดเต็มที่ ช่วยลดข้อจำกัดในการไหลเมื่อเทียบกับการออกแบบพอร์ตแบบลดขนาด

เหตุใดจึงเลือกการเชื่อมต่อแบบเชื่อมแทนการเชื่อมต่อแบบ Tri-Clamp

การเชื่อมต่อแบบเชื่อมเหมาะสำหรับท่อกระบวนการถาวรที่ต้องการข้อต่อแบบถอดได้น้อยกว่า การเชื่อมต่อแบบ Tri-Clamp จะสะดวกกว่าเมื่อจำเป็นต้องถอดชิ้นส่วนและบำรุงรักษาบ่อยครั้ง

วาล์วเหมาะสำหรับระบบ CIP หรือไม่

สามารถใช้ในระบบ CIP ที่ใช้งานได้ โดยมีเงื่อนไขว่าขนาดวาล์ว วัสดุบ่า อุณหภูมิ ความดัน และเคมีในการทำความสะอาดจะต้องสอดคล้องกับสภาวะของกระบวนการจริง

สามารถใช้วาล์วในระบบชีวเภสัชภัณฑ์ได้หรือไม่

ใช่. สามารถระบุการกำหนดค่า 316L พื้นผิวด้านสุขอนามัย และการเชื่อมต่อแบบเชื่อมสำหรับระบบของเหลวชีวเภสัชภัณฑ์ได้ตามความต้องการของโครงการ

316L มีมั้ย?

ใช่. มีจำหน่ายสแตนเลส 316L โดยมีสแตนเลส 304 สำหรับการกำหนดค่าที่เกี่ยวข้อง

มีวัสดุเบาะอะไรบ้าง?

ตัวเลือกที่ใช้ได้ ได้แก่ PTFE, TFM 1600 และ PTFE แบบเติมโพรง ตัวเลือกที่เหมาะสมขึ้นอยู่กับสื่อและสภาพการใช้งาน

บอลวาล์วสุขาภิบาลนี้สามารถทำงานอัตโนมัติได้หรือไม่?

ใช่. มีตัวเลือกการสั่งงานแบบแมนนวล นิวเมติก และไฟฟ้า การกำหนดค่าแบบนิวแมติกสามารถจัดให้เป็นแบบปิดตามปกติ เปิดตามปกติ หรือแบบแสดงสองครั้ง

DingYue สามารถให้ใบรับรองวัสดุได้หรือไม่?

สำหรับคำสั่งซื้อที่เกี่ยวข้อง DingYue สามารถจัดทำรายงานการทดสอบวัสดุและการตรวจสอบหมายเลขความร้อนเพื่อรองรับการตรวจสอบวัสดุและเอกสารประกอบโครงการ
