เครื่องกรอง Tri Clamp ชนิดมุม

เพิ่มประสิทธิภาพเค้าโครงไปป์ไลน์ของคุณด้วยเครื่องกรอง Tri Clamp แบบมุมของเรา การออกแบบทางเข้า/ออก 90 องศาอันเป็นเอกลักษณ์ซึ่งลงตัวพอดีในพื้นที่หรือมุมแคบ ในขณะเดียวกันก็รับประกันการกรองที่ยอดเยี่ยมและแรงดันตกคร่อมต่ำ สแตนเลสขัดเงาอย่างดีทำให้ไม่เกิดการสะสมของผลิตภัณฑ์

ข้อกำหนดทางเทคนิค

การออกแบบการกรอง 90° ขนาดกะทัดรัดสำหรับการวางท่อตามกระบวนการที่ถูกสุขลักษณะ

ในระบบท่อสุขาภิบาลขนาดกะทัดรัด พื้นที่ติดตั้งรอบปั๊ม ถัง และอุปกรณ์แปรรูปมักจะมีจำกัด เครื่องกรองแบบตรงแบบดั้งเดิมมักจะต้องใช้ข้อศอกหรือข้อต่อเพิ่มเติมเพื่อวางโครงร่างท่อให้สมบูรณ์ ซึ่งจะเพิ่มความซับซ้อนในการติดตั้งและจุดบำรุงรักษา

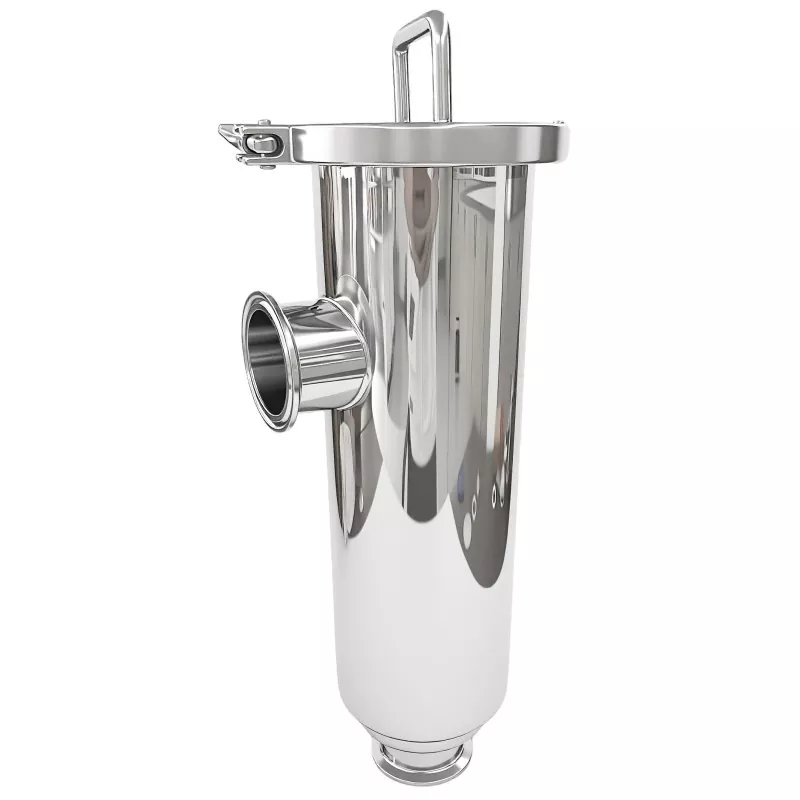

DINGYUE Angle Type Tri Clamp Strainer รวมการกรองและการเปลี่ยนแปลงทิศทางการไหล 90 องศาไว้ในการออกแบบที่ผสานรวมเป็นหนึ่งเดียว การกำหนดค่าทางเข้าด้านข้างและทางออกแนวตั้งช่วยให้วิศวกรปรับเค้าโครงท่อส่งก๊าซที่คับแคบได้อย่างเหมาะสม ในขณะเดียวกันก็ให้การกำจัดอนุภาคที่เชื่อถือได้สำหรับระบบของเหลวที่ถูกสุขลักษณะ

ผลิตจากสแตนเลส SS304 หรือ SS316L เครื่องกรองสุขาภิบาลนี้มีพื้นผิวภายในเรียบ องค์ประกอบตัวกรองที่ถอดออกได้ และการเชื่อมต่อแบบไตรแคลมป์เพื่อการตรวจสอบและทำความสะอาดที่รวดเร็ว มีการใช้กันอย่างแพร่หลายในการแปรรูปอาหาร ระบบยา การผลิตเครื่องดื่ม การจัดการของเหลวที่มีความบริสุทธิ์สูง และการใช้งานในการทำความเย็นด้วยของเหลว ซึ่งต้องมีการไหลที่สะอาดและบำรุงรักษาง่าย

การออกแบบ 90° ประหยัดพื้นที่เพื่อการติดตั้งท่อแบบง่าย

การจัดวางท่ออาจกลายเป็นเรื่องท้าทายเมื่อการเชื่อมต่ออุปกรณ์อยู่ใกล้กับผนัง โครง หรือส่วนประกอบอื่นๆ เครื่องกรองแบบอินไลน์แบบทั่วไปอาจต้องใช้ข้องอเพิ่มเติม ซึ่งจะเพิ่มจำนวนจุดเชื่อมต่อและพื้นที่บำรุงรักษาที่อาจเกิดขึ้น

โครงสร้างมุม 90 องศาช่วยให้ตัวกรองเปลี่ยนเส้นทางการไหลของของไหลขณะกรองอนุภาคในเวลาเดียวกัน

ประโยชน์ที่สำคัญ ได้แก่ :

· ลดพื้นที่การติดตั้งเมื่อเทียบกับการใช้ตัวกรองแบบตรงรวมกัน

· ต้องใช้ข้อศอกและข้อต่อเพิ่มเติมน้อยลง

· บูรณาการเข้ากับรูปแบบอุปกรณ์ขนาดกะทัดรัดได้ง่ายขึ้น

· เหมาะสำหรับการป้องกันทางเข้าปั๊มและระบบที่ติดตั้งลื่นไถล

สำหรับผู้ผลิตอุปกรณ์และผู้วางระบบ การออกแบบนี้ช่วยลดความซับซ้อนของรูปแบบการวางท่อโดยไม่กระทบต่อประสิทธิภาพการกรอง

โครงสร้างสเตนเลสสตีลที่ถูกสุขลักษณะเพื่อการจัดการของเหลวที่สะอาด

DINGYUE Angle Type Tri Clamp Strainers ได้รับการออกแบบสำหรับการใช้งานที่ความสะอาดของของไหลและความน่าเชื่อถือของวัสดุเป็นสิ่งสำคัญ

วัสดุที่มีจำหน่าย ได้แก่ :

· SS304 (1.4301)

· SS316L (1.4404)

พื้นผิวภายในได้รับการตกแต่งอย่างแม่นยำเพื่อลดการกักเก็บผลิตภัณฑ์และสนับสนุนการทำงานที่ถูกสุขลักษณะ โครงสร้างเหล็กกล้าไร้สนิมเรียบช่วยลดความเสี่ยงในการปนเปื้อนและให้ความต้านทานการกัดกร่อนในระยะยาวในสภาพแวดล้อมกระบวนการที่มีความต้องการสูง

สำหรับการใช้งานด้านยา อาหาร และความบริสุทธิ์สูง การตรวจสอบย้อนกลับของวัสดุและคุณภาพพื้นผิวมีบทบาทสำคัญในการรักษามาตรฐานการผลิตที่สม่ำเสมอ

การเข้าถึงตัวกรองอย่างง่ายดายช่วยลดเวลาหยุดทำงานของการบำรุงรักษา

การทำความสะอาดเป็นประจำเป็นสิ่งสำคัญสำหรับส่วนประกอบการกรอง ตัวเรือนตัวกรองที่เข้าถึงได้ยากอาจเพิ่มเวลาหยุดทำงานและทำให้การบำรุงรักษาตามปกติยุ่งยากขึ้น

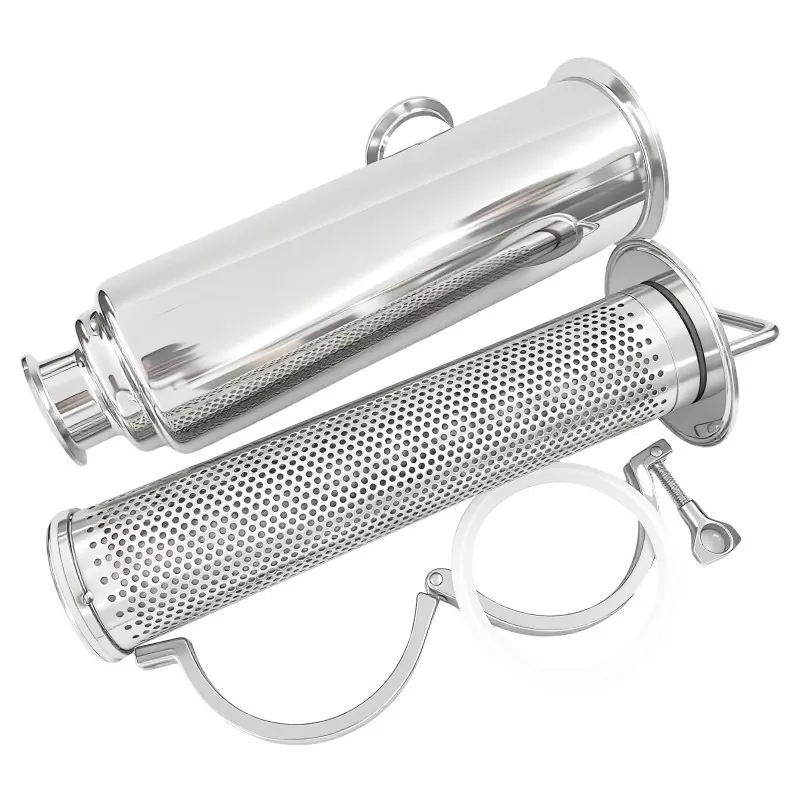

Angle Type Tri Clamp Strainer ได้รับการออกแบบให้มีองค์ประกอบตัวกรองที่ถอดออกได้ซึ่งช่วยให้ผู้ปฏิบัติงานสามารถตรวจสอบและทำความสะอาดได้อย่างมีประสิทธิภาพ

ข้อดีในการบำรุงรักษา ได้แก่ :

· การเชื่อมต่อแบบไตรแคลมป์เพื่อการถอดแยกชิ้นส่วนอย่างรวดเร็ว

· การถอดตัวกรองหน้าจอโดยไม่ต้องเปลี่ยนยูนิตทั้งหมด

· ทำความสะอาดง่ายระหว่างการบำรุงรักษาตามปกติ

· ใช้งานได้กับการทำความสะอาดด้วยตนเองและขั้นตอน CIP

การติดตั้งจุดตรวจสอบแรงดันก่อนและหลังตัวกรองสามารถช่วยให้ผู้ปฏิบัติงานระบุแรงดันที่แตกต่างกันที่เพิ่มขึ้น และกำหนดเวลาการทำความสะอาดก่อนที่จะส่งผลต่อการไหลของกระบวนการ

ตัวเลือกการกรองที่ยืดหยุ่นสำหรับข้อกำหนดกระบวนการที่แตกต่างกัน

ระบบการผลิตที่แตกต่างกันต้องการระดับการกรองที่แตกต่างกัน ขึ้นอยู่กับลักษณะของของเหลวและข้อกำหนดในการปกป้องอุปกรณ์

DINGYUE จัดหาองค์ประกอบตัวกรองที่ปรับแต่งตามความต้องการใช้งาน:

· ตะแกรงลวดลิ่มสแตนเลส

· แผ่นเจาะรูด้วยผ้าตาข่ายลวด

· ระดับตาข่ายและไมครอนที่แตกต่างกัน

ตัวเลือกการกรองที่มีอยู่:

· 30 เมช

· 50 เมช

· 100 เมช

· 200 เมช

· 300 เมช

ข้อมูลจำเพาะของตัวกรองแบบกำหนดเองมีให้สำหรับโครงการที่ต้องการประสิทธิภาพการกำจัดอนุภาคหรือสภาพการไหลเฉพาะ

การปรับแต่ง OEM สำหรับผู้ผลิตอุปกรณ์

ระบบการประมวลผลที่แตกต่างกันมักต้องการขนาดการเชื่อมต่อ อัตราตัวกรอง และขนาดการติดตั้งที่แตกต่างกัน

DINGYUE ให้การสนับสนุนการปรับแต่ง ได้แก่ :

· การจัดอันดับตาข่ายหรือไมครอนที่กำหนดเอง

· การออกแบบการเชื่อมต่อแบบพิเศษ

· ขนาด OEM

· การตกแต่งพื้นผิวแบบกำหนดเอง

· โซลูชันส่วนประกอบตามโครงการ

ทีมวิศวกรของเราทำงานร่วมกับผู้ผลิตอุปกรณ์ ผู้รับเหมา และผู้จัดจำหน่ายเพื่อพัฒนาส่วนประกอบการกรองสุขาภิบาลที่เหมาะกับการใช้งานเฉพาะด้าน

คำถามที่พบบ่อย

คำถามที่ 1: รุ่นนี้เปรียบเทียบกับตัวกรองแบบอินไลน์หรือแบบ Y ได้อย่างไร

ตอบ: แม้ว่าตัวกรองแบบอินไลน์จะทำให้ท่อตั้งตรงและตัวกรองแบบ Y จะควบคุมการไหลในแนวทแยง แต่ตัวกรองแบบไตรแคลมป์แบบ Angle-type จะเปลี่ยนเส้นทางของเหลวไป 90 องศา ทำให้เหมาะสำหรับการติดตั้งมุมที่มีพื้นที่จำกัด

คำถามที่ 2: ฉันสามารถสั่งขนาดตาข่ายแบบกำหนดเองสำหรับความหนืดของของเหลวเฉพาะได้หรือไม่

ตอบ: ได้ เรามีพิกัดระดับไมครอนและการกำหนดค่าตาข่ายที่หลากหลายซึ่งปรับให้เหมาะกับความต้องการในกระบวนการเฉพาะของคุณ ไม่ว่าจะเป็นของเหลวสีอ่อนหรือเพสต์ที่มีความหนืดสูง

คำถามที่ 3: เครื่องกรองแบบไตรแคลมป์แบบ Angle-type มีราคาสูงกว่าเครื่องกรองแบบตรงมาตรฐานหรือไม่

คำตอบ: ราคาเริ่มต้นของตัวกรองแบบมุมจะสูงกว่าเล็กน้อยเนื่องจากตัวเครื่องทำมุม 90 องศา อย่างไรก็ตาม เนื่องจากสามารถใช้แทนข้องอท่อ 90 องศาในระบบของคุณได้ คุณจึงช่วยประหยัดค่าใช้จ่ายในการซื้อข้อต่อเพิ่มเติม ทำให้เป็นโซลูชันที่คุ้มค่าอย่างยิ่งสำหรับมุมท่อ

คำถามที่ 5: ปะเก็นสำหรับตัวกรองไตรแคลมป์แบบ Angle-type ของคุณได้รับการอนุมัติจาก FDA หรือไม่

คำตอบ: ใช่ ปะเก็นทั้งหมดที่มาพร้อมกับตะแกรงกรองมุมของเรา (ซิลิโคน, EPDM หรือ FKM) เป็นไปตามข้อกำหนดของ FDA 100% (FDA 21 CFR 177.2600) ได้รับการรับรองโดยสมบูรณ์ว่าปลอดภัยในการใช้งานในอาหาร ผลิตภัณฑ์นม เครื่องดื่ม และการแปรรูปยา

คำถามที่ 6: ข้อได้เปรียบหลักของตัวกรองแบบมุม 90 องศาในการวางท่อคืออะไร?

คำตอบ: ข้อได้เปรียบที่ใหญ่ที่สุดคือการประหยัดพื้นที่และแรงดันตกคร่อมต่ำ โดยจะเปลี่ยนทิศทางการไหล 90 องศาขณะกรองของเหลว ทำให้คุณสามารถติดตั้งที่มุมหรือทางเข้าปั๊มได้โดยตรง นอกจากนี้ยังทำให้สามารถดึงตะแกรงกรองออกจากด้านข้างได้โดยไม่ต้องถอดท่อหลักออก

ส่วนประกอบการกรองที่ถูกสุขลักษณะที่เชื่อถือได้จาก DINGYUE

ด้วยประสบการณ์ด้านวาล์วสุขาภิบาล ข้อต่อ และส่วนประกอบควบคุมของเหลวที่มีความบริสุทธิ์สูง DINGYUE นำเสนอโซลูชันการกรองที่ออกแบบมาสำหรับสภาพแวดล้อมกระบวนการที่มีความต้องการสูง

ตั้งแต่ระบบท่อขนาดกะทัดรัดไปจนถึงโครงการอุตสาหกรรมขนาดใหญ่ Angle Type Tri Clamp Strainer ของเราช่วยให้ลูกค้ารักษาการไหลเวียนของของเหลวที่สะอาดขึ้น ลดความซับซ้อนในการติดตั้ง และปรับปรุงความน่าเชื่อถือของระบบในระยะยาว
