เครื่องกรองสุขาภิบาลแบบตรง

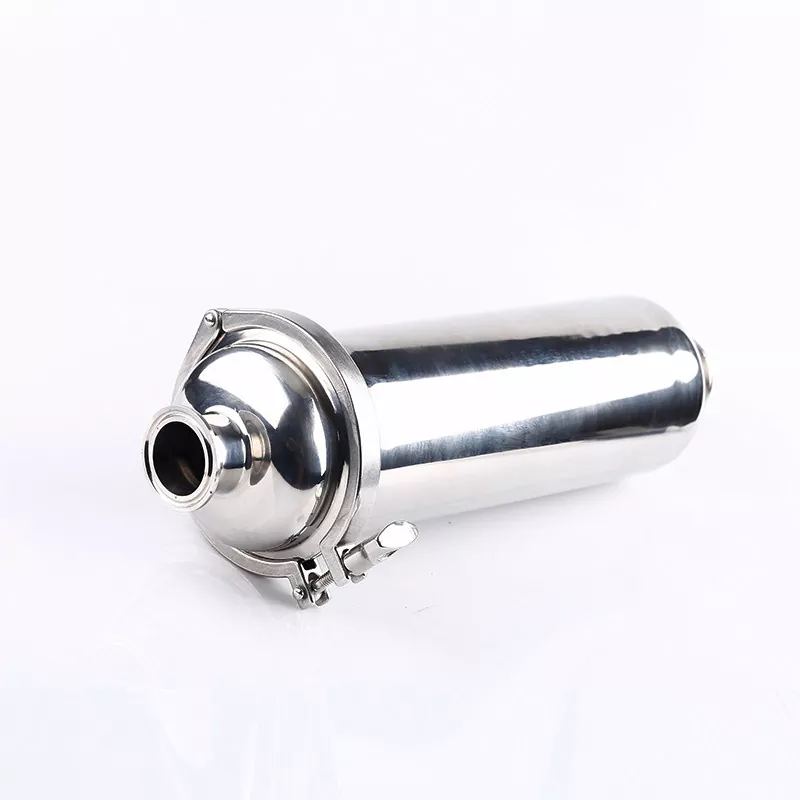

เครื่องกรองสุขาภิบาลแบบตรง DINGYUE เป็นส่วนประกอบการกรองแบบอินไลน์ที่ออกแบบมาเพื่อปกป้องอุปกรณ์กระบวนการสุขาภิบาลโดยการกำจัดอนุภาคแขวนลอยออกจากท่อของเหลว สร้างขึ้นด้วยสแตนเลสสตีล SS304/316L และตัวเลือกการเชื่อมต่อที่ถูกสุขลักษณะ ทำให้มีประสิทธิภาพการไหลที่มั่นคง เข้าถึงทำความสะอาดง่าย และการกรองที่เชื่อถือได้สำหรับผู้ซื้อที่จัดหาส่วนประกอบท่อสุขาภิบาล

ส่งคำถาม

รายละเอียดสินค้า

ในระบบท่อสุขาภิบาล อนุภาคที่ไม่ต้องการจากวัตถุดิบ ท่อ หรืออุปกรณ์ต้นทางอาจส่งผลกระทบต่อวาล์ว ปั๊ม เครื่องแลกเปลี่ยนความร้อน และส่วนประกอบที่มีความแม่นยำอื่นๆ เครื่องกรองสุขาภิบาลแบบตรงได้รับการติดตั้งโดยตรงในท่อเพื่อดักจับอนุภาคของแข็งในขณะที่ปล่อยให้ของเหลวไหลอย่างต่อเนื่องผ่านองค์ประกอบตัวกรองสแตนเลส โครงสร้างทางตรงช่วยลดความต้านทานการไหลเมื่อเทียบกับการออกแบบตัวกรองแบบเดิม และองค์ประกอบตัวกรองแบบถอดได้ทำให้การทำความสะอาดและเปลี่ยนตามปกติสะดวกยิ่งขึ้น ด้วยตัวเลือกการเชื่อมต่อ Tri-Clamp แบบเชื่อม และแบบเกลียว ตัวกรองสามารถรวมเข้ากับระบบการประมวลผลที่ถูกสุขลักษณะต่างๆ ซึ่งต้องการความสะอาด ประสิทธิภาพการบำรุงรักษา และการทำงานที่เชื่อถือได้

ข้อกำหนดทางเทคนิค

พารามิเตอร์	ข้อกำหนดทางเทคนิค
วัสดุ	สแตนเลส SUS304 (1.4301) หรือ SUS316L (1.4404)
ประเภทการออกแบบ	การออกแบบอินไลน์แบบตรง ถอดประกอบได้ง่ายเพื่อทำความสะอาดชิ้นส่วน
ช่วงขนาด	DN25 - DN100 (1" ถึง 4")
ประเภทการเชื่อมต่อ	Tri-Clamp (มาตรฐาน) แบบเชื่อม หรือแบบเกลียว

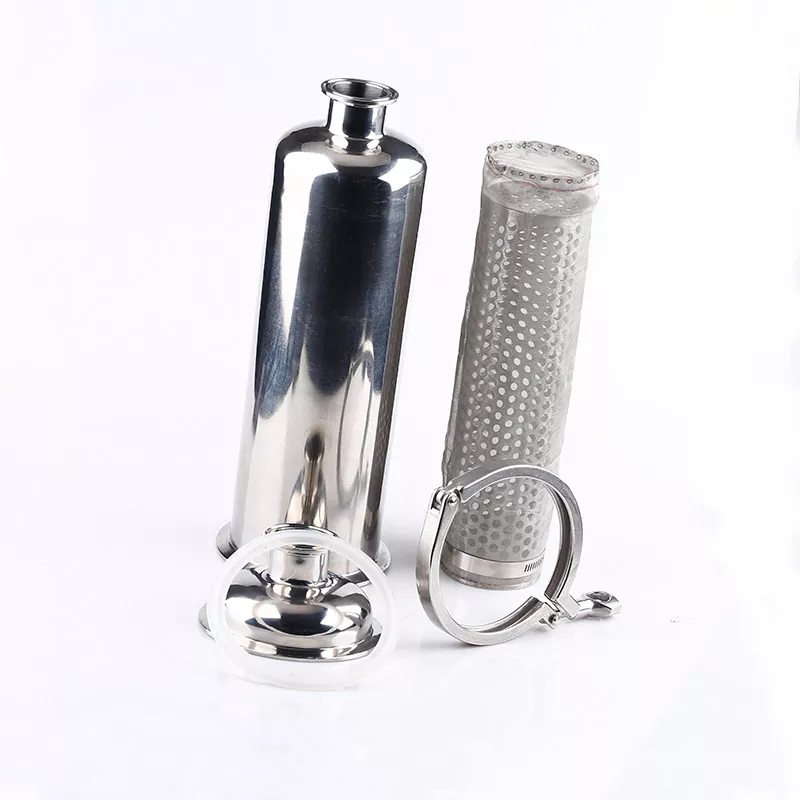

องค์ประกอบตัวกรอง	ท่อสำรองสแตนเลสเจาะรู + ตะแกรงลวดสแตนเลส (2 ชั้น)
ขนาดตาข่าย / ไมครอน	20 mesh ถึง 400 mesh (หรือรูแผ่นเจาะรูแบบกำหนดเองตั้งแต่ 0.5 มม. ถึง 3 มม.)
ปะเก็น/ซีล	EPDM (มาตรฐาน), ซิลิโคน หรือ FKM (Viton) — เป็นไปตามมาตรฐาน FDA 100%
การปฏิบัติตาม	3-A, ASME BPE, องค์การอาหารและยา, EHEDG

การทำงาน การบำรุงรักษา และการทำความสะอาด

การออกแบบมีความง่ายในการบำรุงรักษา วิธีทำความสะอาดหรือเปลี่ยนตาข่าย:

1. แยกและลดแรงดันส่วนท่อ

2. ปลดข้อต่อตัวถังแบบไตรแคลมป์โดยไม่ต้องถอดตัวกรองออกจากสายหลัก

3. แยกองค์ประกอบตัวกรองภายในสำหรับ CIP มาตรฐาน (Clean-in-Place) หรือการล้างด้วยมือ

ความเป็นเลิศด้านการผลิตและการประกันคุณภาพ

ทุกยูนิตผ่านการตัดเฉือน CNC อย่างเข้มงวด การเชื่อมแบบวงโคจร และการทดสอบแรงดันอุทกสถิตก่อนจัดส่ง เราจัดเตรียมใบรับรองการทดสอบวัสดุ (MTC) 3.1 และรายงานการตรวจสอบความหยาบของพื้นผิวเพื่อให้มั่นใจถึงความสามารถในการตรวจสอบย้อนกลับได้อย่างสมบูรณ์

Straight Sanitary Strainer

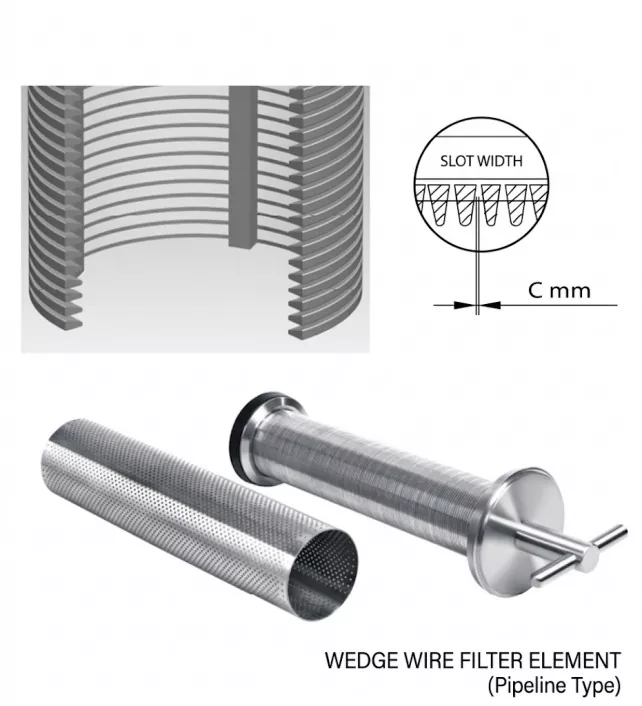

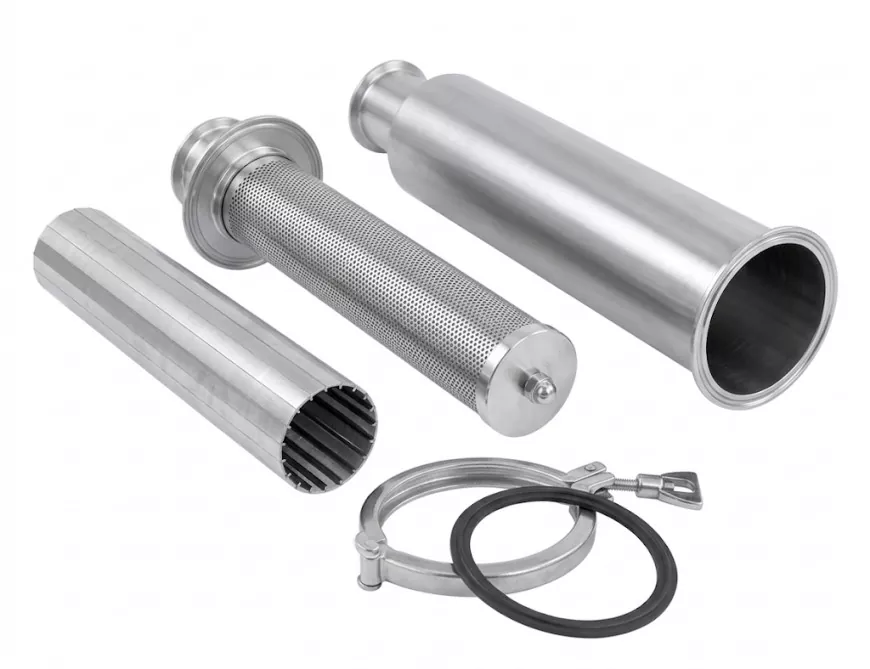

หน้าจอลวดลิ่มกับแผ่นพรุน

คุณสมบัติการเปรียบเทียบ	แผ่นพรุนและองค์ประกอบตาข่าย	องค์ประกอบหน้าจอลวดลิ่ม
โครงสร้างและการออกแบบ	แผ่นเหล็กสเตนเลสเจาะรีดและเชื่อมเป็นทรงกระบอกโดยมีอาร์เรย์รูกลม	ลวดโปรไฟล์รูปตัว V/สี่เหลี่ยมคางหมูที่มีความแม่นยำถูกพันและเชื่อมเพื่อรองรับโครง ทำให้เกิดช่องต่อเนื่อง
ป้องกันการอุดตันและการฟลัชชิ่ง CIP	ขอบรูที่ตัดตรงสามารถดักจับอนุภาคได้ ทางแยกตาข่ายทอมักจะสะสมเศษอาหาร	โปรไฟล์ V-Slot: การออกแบบช่องว่างด้านนอกแคบ/กว้างด้านในสร้างการสัมผัสอนุภาคจุดเดียว ป้องกันการอุดตันและเพิ่มประสิทธิภาพการล้างย้อน CIP
ความแข็งแรงของโครงสร้างและความดัน	ขึ้นอยู่กับความหนาของแผ่น ตาข่ายทอละเอียดจะเปลี่ยนรูปได้ง่ายภายใต้แรงกดดันที่แตกต่างกัน เว้นแต่จะมีแกนที่มีรูพรุนรองรับ	โครงสร้างเชื่อมทั้งหมดสำหรับงานหนักทนทานต่อแรงดันต่างสูงและผลกระทบของของไหลที่มีความหนืดสูงโดยไม่เสียรูป
อัตราส่วนพื้นที่เปิดและแรงดันตก	พื้นที่ผิวเปิดลดลง (15% – 46%) ส่งผลให้ความต้านทานของเหลวสูงขึ้นเล็กน้อย	การวางแนวร่องอย่างต่อเนื่องช่วยเพิ่มพื้นที่เปิดโล่ง รับรองว่าแรงดันตกต่ำและอัตราการไหลสูง

Straight Sanitary Strainer

ทำไมถึงเลือกพวกเรา?

ในฐานะผู้ผลิตฮาร์ดแวร์สุขภัณฑ์โดยเฉพาะ เราผสมผสานความแม่นยำทางเทคนิคเข้ากับการดูแลลูกค้าที่ครอบคลุม:

การปรับแต่ง: ขนาดตาข่ายที่ปรับแต่ง (ตั้งแต่ 20 เมชถึง 400 เมช) ความยาวลำตัว และการเชื่อมต่อปลาย

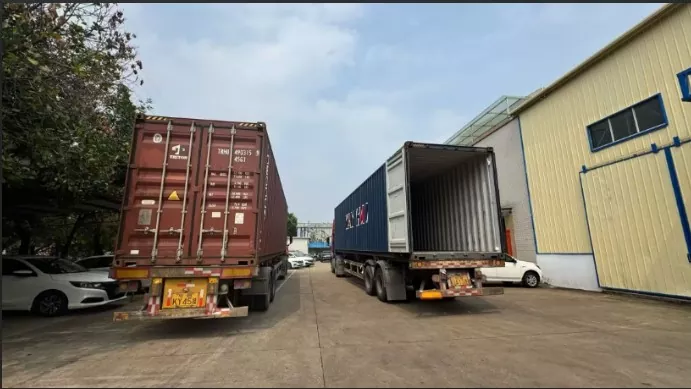

โลจิสติกส์ระดับโลก: จัดส่งที่รวดเร็วด้วยบรรจุภัณฑ์เกรดส่งออกที่ปลอดภัย

การสนับสนุนเฉพาะทาง: ความช่วยเหลือด้านเทคนิคตลอด 24 ชั่วโมงทุกวัน คำแนะนำในการติดตั้ง และความพร้อมในสต๊อกสำหรับปะเก็นและตะแกรงอะไหล่

Straight Sanitary Strainer

คำถามที่พบบ่อย

คำถามที่ 1: อะไรคือความแตกต่างที่สำคัญระหว่างเครื่องกรองแบบมุมและเครื่องกรองแบบตรง?

ตอบ: เครื่องกรองแบบมุมเปลี่ยนทิศทางการไหล 90 องศา (เหมาะสำหรับข้อศอก) ในขณะที่เครื่องกรองแบบตรงช่วยให้ของเหลวเข้าและออกตามแกนตรงเดียวกัน โดยรักษาทิศทางของเส้นและลดความต้านทานการไหลให้เหลือน้อยที่สุด

คำถามที่ 2: ตัวกรองเหล่านี้สามารถปรับแต่งสำหรับลูปการทำความเย็นรองแบบพิเศษได้หรือไม่

ตอบ: ใช่ เรามีตัวเลือกหน้าจอแบบลดแรงดันต่ำและอะแดปเตอร์ปลายแบบกำหนดเองที่เหมาะสำหรับหน่วยกระจายความเย็นแบบไหลสูง (CDU)

Q3: เวลานำสำหรับเครื่องกรองสุขาภิบาลแบบตรงขนาดมาตรฐานคือเท่าไร?

คำตอบ: สำหรับขนาดมาตรฐาน (เช่น ตัวกรองแบบตรง Tri-Clamp ขนาด 1.5 นิ้ว, 2 นิ้ว และ 3 นิ้ว) เราเก็บสินค้าคงคลังจำนวนมากและสามารถจัดส่งได้ภายใน 3 ถึง 5 วันทำการ สำหรับปลายการเชื่อมต่อแบบกำหนดเองหรือข้อกำหนดตาข่ายเฉพาะ การผลิตมักใช้เวลา 1 ถึง 2 สัปดาห์

คำถามที่ 4: ฉันสามารถซื้อตาข่ายกรองทดแทนแยกต่างหากสำหรับตัวกรองแบบอินไลน์นี้ได้หรือไม่

คำตอบ: ใช่อย่างแน่นอน เรามีลวดตาข่ายสแตนเลสสำหรับเปลี่ยนทดแทนและท่อสำรองแบบมีรูพรุน การซื้อชิ้นส่วนอะไหล่แยกกันจะช่วยลดต้นทุนการบำรุงรักษาระยะยาวของโรงงานโดยไม่จำเป็นต้องเปลี่ยนตัวตัวกรองทั้งหมด

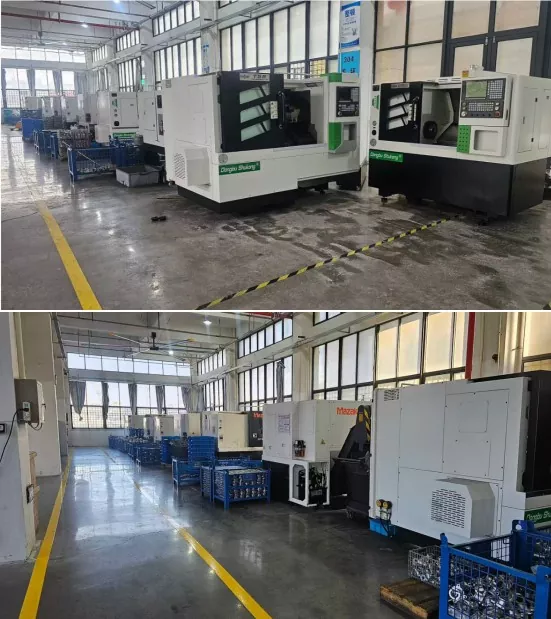

การประชุมเชิงปฏิบัติการการผลิตขั้นสูง

Straight Sanitary Strainer

CMM ที่มีความแม่นยำสูงของเราใช้ซอฟต์แวร์อัจฉริยะเพื่อทำการสแกน 3D เต็มรูปแบบและตรวจสอบมิติบนพื้นผิวที่ซับซ้อนและพิกัดความเผื่อที่แคบ กระบวนการตรวจสอบที่เข้มงวดนี้จะดักจับความเบี่ยงเบนทางเรขาคณิต รับประกันว่าผลิตภัณฑ์ทุกชิ้นตรงตามมาตรฐานที่แน่นอน
