กระจกมองข้างสุขาภิบาล Tri Clamp

ในระบบประมวลผลของไหลหลายระบบ ผู้ปฏิบัติงานจำเป็นต้องตรวจสอบสภาพของตัวกลางโดยไม่ต้องหยุดการผลิตหรือเปิดไปป์ไลน์ กระจกมองภาพอนามัยให้จุดชมวิวโดยตรง ช่วยให้ผู้ใช้สามารถสังเกตการไหลของของเหลว การเปลี่ยนสี ฟองอากาศ และการปนเปื้อนที่อาจเกิดขึ้นระหว่างการทำงาน

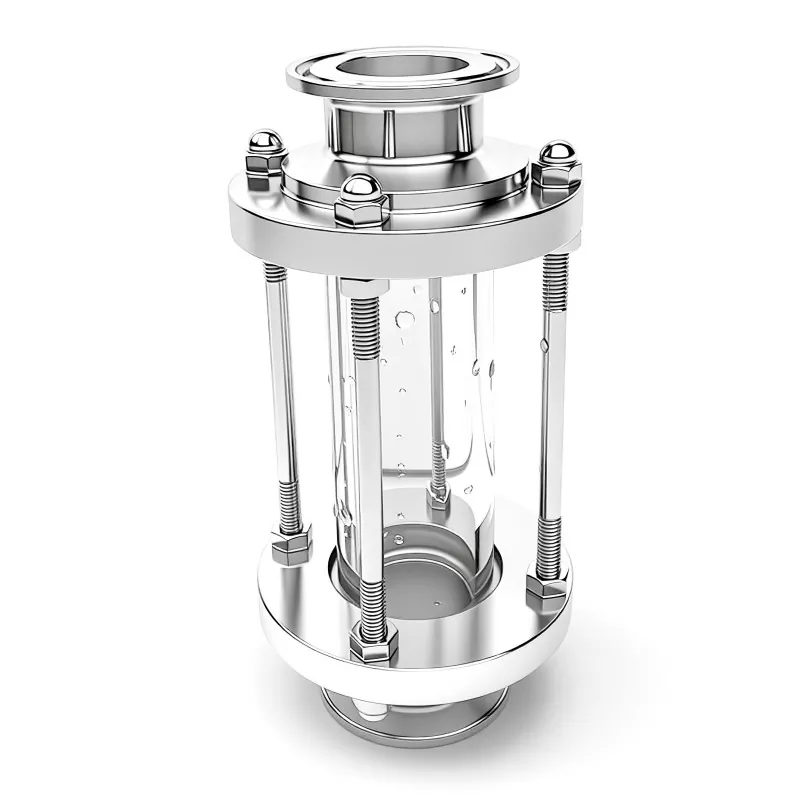

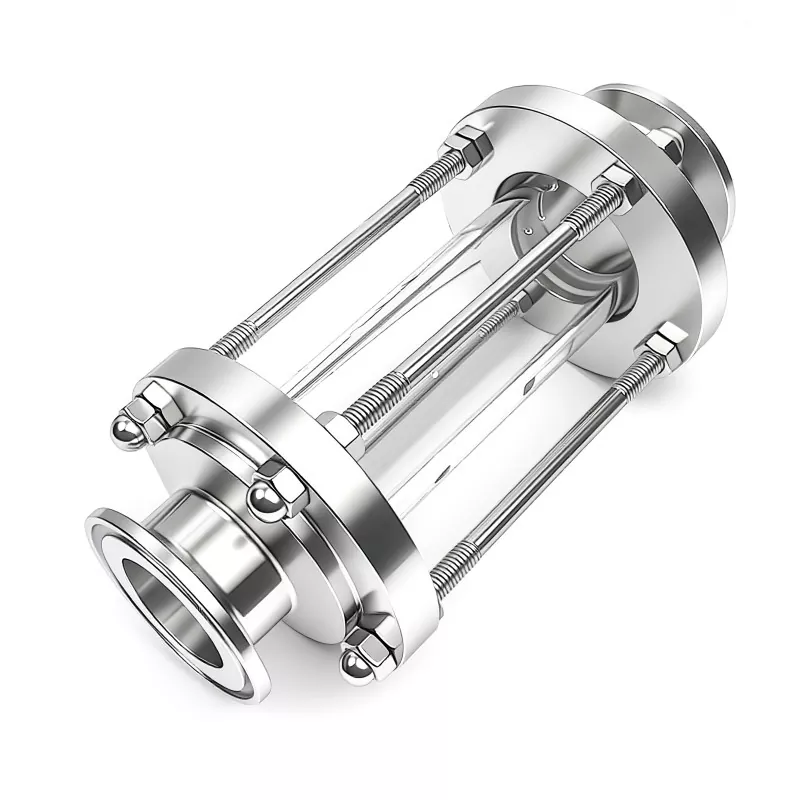

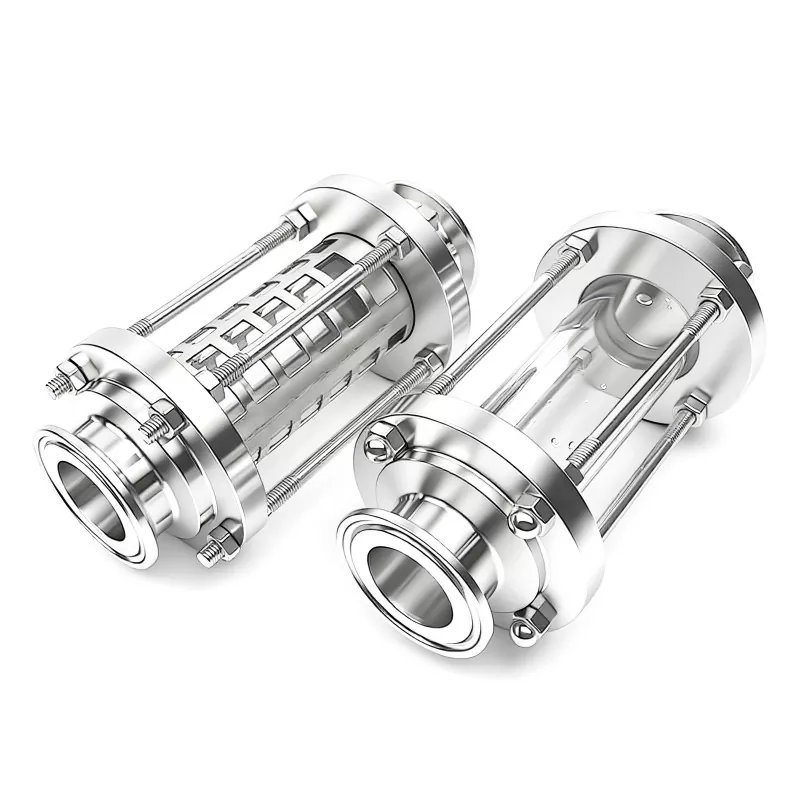

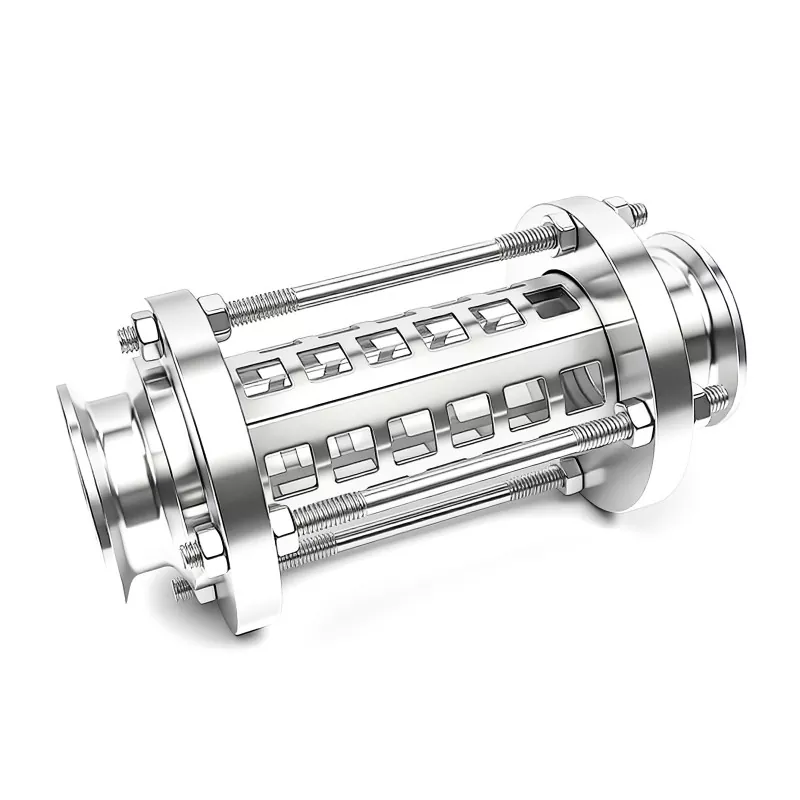

กระจกมองภาพ Tri Clamp สำหรับงานสุขาภิบาลทำงานผ่านส่วนรับชมกระจกที่ปิดสนิทซึ่งติดตั้งระหว่างการเชื่อมต่อท่อสุขาภิบาลสองแห่ง ตัวเรือนสแตนเลสสตีลยึดกระจกบอโรซิลิเกตอย่างแน่นหนา ในขณะที่ระบบปะเก็นสร้างซีลที่ถูกสุขลักษณะระหว่างกระจกและชิ้นส่วนเชื่อมต่อ ด้วยการเชื่อมต่อแบบ Tri-Clamp ที่ปลายทั้งสองข้าง ทำให้สามารถถอดอุปกรณ์ออกเพื่อทำความสะอาด ตรวจสอบ หรือเปลี่ยนได้อย่างรวดเร็ว โดยไม่ต้องถอดแยกชิ้นส่วนให้ยุ่งยาก

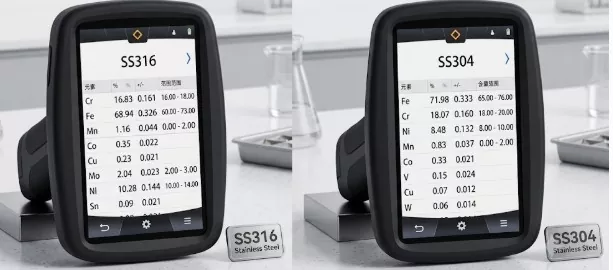

แว่นสายตา DINGYUE มีจำหน่ายในสแตนเลส 304 และ 316L ผลิตขึ้นสำหรับการใช้งานที่ต้องการความสะอาด ทนต่อการกัดกร่อน และการตรวจสอบด้วยภาพที่เชื่อถือได้

กระจกมองข้าง Tri Clamp สุขาภิบาลกับกระจกมองข้างธรรมดา

ข้อมูลจำเพาะทางเทคนิค

คุณสมบัติการออกแบบหลัก

การสังเกตที่ชัดเจนโดยไม่ต้องปิดระบบไปป์ไลน์

ส่วนกระจกบอโรซิลิเกตโปร่งใสช่วยให้ผู้ปฏิบัติงานตรวจสอบสภาพของเหลวได้โดยตรงระหว่างการทำงาน สามารถระบุการเปลี่ยนแปลงลักษณะของของเหลว ความเสถียรในการไหล หรือฟองอากาศได้อย่างรวดเร็วโดยไม่ต้องเปิดระบบ

โครงสร้าง Tri-Clamp เพื่อการบำรุงรักษาที่รวดเร็วยิ่งขึ้น

ต่างจากการออกแบบการเชื่อมต่อแบบตายตัว โครงสร้าง Tri-Clamp ช่วยให้สามารถถอดกระจกมองภาพออกได้โดยการปล่อยแคลมป์ ซึ่งจะช่วยลดเวลาการบำรุงรักษาเมื่อทำความสะอาด เปลี่ยนซีล หรือตรวจสอบสภาพภายใน

เส้นทางการไหลภายในที่ถูกสุขลักษณะ

พื้นผิวภายในถูกกลึงและขัดเงาเพื่อลดการสะสมของสารตกค้าง เส้นทางการไหลที่ราบรื่นยิ่งขึ้นช่วยลดพื้นที่ที่อาจสะสมตัวหรือสารปนเปื้อนของผลิตภัณฑ์

ตัวเลือกการกำหนดค่าที่ยืดหยุ่น

มีวัสดุปะเก็น ขนาดการเชื่อมต่อ และเกรดสแตนเลสที่แตกต่างกันเพื่อให้ตรงกับลักษณะของของเหลวและสภาพการทำงานที่แตกต่างกัน

โครงสร้างกระจกและการซีลที่เชื่อถือได้

กระจกมองเห็นต้องรองรับทั้งการตรวจสอบด้วยภาพและแรงดันต่อเนื่องจากท่อ DINGYUE ใช้แก้วบอโรซิลิเกตที่มีความแข็งแรงสูงซึ่งมีความต้านทานการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว เพื่อปรับปรุงความทนทานในระหว่างการเปลี่ยนแปลงอุณหภูมิและรอบการทำความสะอาด

ระบบซีลได้รับการออกแบบโดยใช้กระจก ปะเก็น และส่วนประกอบสแตนเลสที่เข้ากันอย่างแม่นยำ วัสดุปะเก็นที่มีจำหน่าย เช่น EPDM, PTFE, ซิลิโคน และ FKM ช่วยให้ลูกค้าสามารถเลือกประสิทธิภาพการซีลที่เหมาะสมตามสื่อและสภาพแวดล้อมการทำงานที่แตกต่างกัน

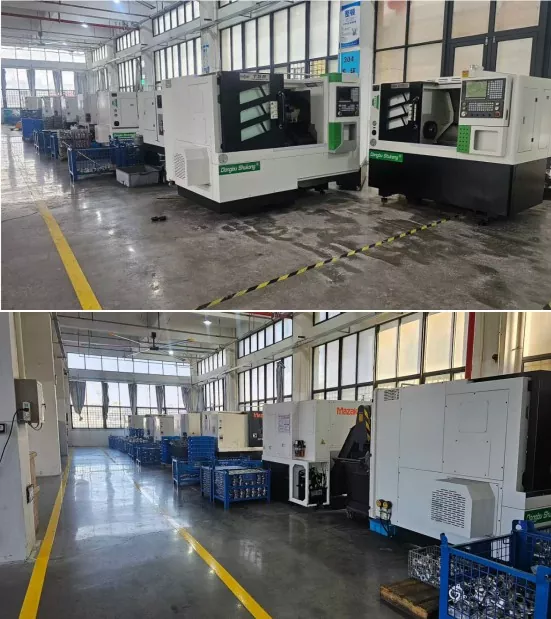

ก่อนจัดส่ง ไซต์กลาสแต่ละอันจะได้รับการตรวจสอบความถูกต้องของมิติ สภาพการปิดผนึก คุณภาพของวัสดุ และการตกแต่งพื้นผิว เพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงหลังการติดตั้ง

วิธีการเลือกกระจกมองข้าง Tri Clamp สุขาภิบาลที่เหมาะสม

1. เลือกวัสดุตามสภาพของไหล

เกรดวัสดุส่งผลต่อความต้านทานการกัดกร่อนและอายุการใช้งาน

สแตนเลส 304 มักเลือกใช้สำหรับระบบอาหารและเครื่องดื่มทั่วไป

แนะนำให้ใช้สแตนเลส 316L เมื่อท่อจัดการกับสารที่มีฤทธิ์กัดกร่อน ของเหลวทางเภสัชกรรม หรือการใช้งานที่มีความบริสุทธิ์สูง

2. จับคู่ขนาดแว่นสายตากับไปป์ไลน์ที่มีอยู่ของคุณ

ขนาดที่ถูกต้องควรยึดตามมาตรฐาน OD ท่อสุขาภิบาลและมาตรฐาน Tri-Clamp ไม่ใช่แค่ขนาดท่อที่ระบุเท่านั้น

ก่อนสั่งซื้อ โปรดยืนยัน:

· เส้นผ่านศูนย์กลางภายนอกของท่อ

· สเปคแคลมป์

· พื้นที่ติดตั้ง

3. เลือกวัสดุปะเก็นที่เหมาะสม

ของเหลวแต่ละประเภทต้องใช้วัสดุปิดผนึกที่แตกต่างกัน

EPDM เหมาะสำหรับของเหลวที่ใช้น้ำและของเหลวในกระบวนการผลิตทั่วไป

PTFE ให้ความทนทานต่อสารเคมีที่ดีกว่าสำหรับการใช้งานที่มีความต้องการสูง

มักเลือก FKM สำหรับอุณหภูมิที่สูงขึ้นหรือสภาพแวดล้อมที่สัมผัสกับน้ำมัน

การใช้งาน

การแปรรูปผลิตภัณฑ์นมและเครื่องดื่ม

ใช้สำหรับตรวจสอบลักษณะของเหลว สภาพการไหล และอนุภาคที่ผิดปกติระหว่างการถ่ายโอนนม น้ำผลไม้ และเครื่องดื่ม

เภสัชกรรมและเทคโนโลยีชีวภาพ

ใช้ในระบบของเหลวสะอาดที่จำเป็นต้องมีการตรวจสอบด้วยสายตาและการบำรุงรักษาที่ถูกสุขลักษณะ

การแปรรูปอาหาร

ช่วยให้ผู้ปฏิบัติงานตรวจสอบการไหลของผลิตภัณฑ์และรักษาสภาพการผลิตที่มั่นคง

การผลิตเครื่องสำอางและผลิตภัณฑ์ดูแลส่วนบุคคล

เหมาะสำหรับการสังเกตการถ่ายโอนของเหลว กระบวนการผสม และสภาพท่อ

ระบบระบายความร้อนด้วยของเหลวที่มีความบริสุทธิ์สูง

ใช้ในลูปการทำความเย็นแบบพิเศษเพื่อตรวจสอบการไหลเวียนของน้ำหล่อเย็นและระบุสภาวะการไหลที่ผิดปกติ
